Han's Laser · Boru Lazer Kesim Makinesi

MPS T5

Boru ve profil kesimde profesyonel çözüm

MPS-T5 serisi; metal ince cidarlı kare ve yuvarlak borular, I profiller, köşebentler ve simetrik özel kesitli borular için geliştirilmiş yeni nesil lazer kesim makinesidir. Üstün performansı ve yüksek fiyat/performans oranı ile profesyonel boru işleme çözümüdür.

Bu Ürün İçin Teklif Al Teknik Özellikler

Φ10 – 230 mm
Boru Çapı: 6.5 m'ye kadar
Boru Boyu: 150 dev/dk
Ayna Devri: 100 m/dk
Konumlama Hızı

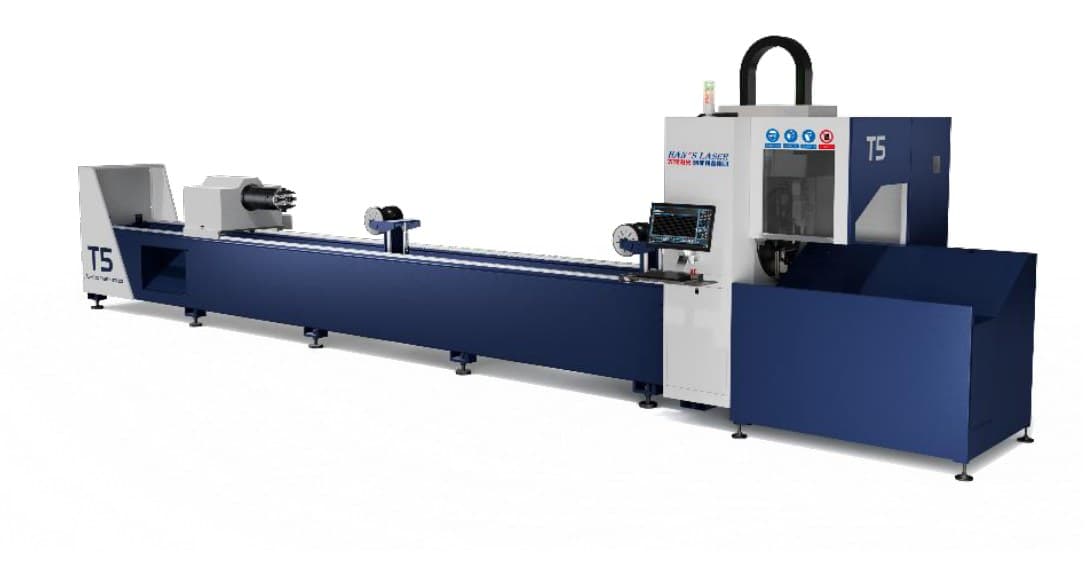

MPS T5 boru lazer kesim makinesi ayna sistemi

150 dev/dk

Maksimum Ayna Devri

Tam Otomatik Pnömatik Aynalar

Kendinden geliştirilmiş itmeli kesim yöntemli aynalar; sertleştirilmiş aşınma parçaları, uzun bakım aralığı ve dönüşte sabit merkezleme ile kararlı sıkma sağlar.

6.5 m

Yüklenebilir Boru Boyu

Yarı / Tam Otomatik Yükleme

Zincirli yarı otomatik besleme veya karışık boru ölçülerinde insansız seri üretim için tam otomatik yükleme sistemi seçenekleri ile kesintisiz üretim akışı.

Φ230 mm

Maksimum İşleme Çapı

Geniş Profil Yelpazesi

Yuvarlak, kare, dikdörtgen, oval ve çokgen borular; U profil, I/H profil, eşit ve farklı kollu köşebentler tek makinede, tek bağlantıda işlenir.

Öne Çıkan Özellikler

MPS T5 Neler Sunuyor?

Tam Otomatik Pnömatik Aynalar

Kendinden geliştirilmiş itmeli kesim yöntemli aynalar; sertleştirilmiş aşınma parçaları, uzun bakım aralığı ve dönüşte sabit merkezleme ile stabil sıkma.

Han's Fiber Lazer Kaynağı

±%1 güç çıkış kararlılığı, 50 kHz modülasyon ve güçlü yansıma direnci; bakır ve alüminyum gibi yansıtıcı malzemelerde dahi stabil kesim.

FSCUT3000 Kontrol Sistemi

Gerçek zamanlı boru merkezi sapma telafisi, köşebent/U profil kesim desteği, köşelere özel proses ayarları ve otomatik yükleme/boşaltma döngüsü.

Yarı / Tam Otomatik Yükleme (Opsiyonel)

Zincirli yarı otomatik besleme veya karışık boru ölçülerinde insansız seri üretim için tam otomatik yükleme sistemi.

Han's Kesim Kafası

Tam sızdırmaz optik yapı, motorlu odaklama ile hızlı delme, çekmece tipi koruyucu lens ve QBH konnektör uyumlu modüler tasarım.

Kompakt Yerleşim

Lazer kaynağı makine gövdesine entegre; alan tasarrufu, merkezi kablo yönetimi ve çok açılı döner kumanda konsolu.

Cüruf Önleme Sistemi (Opsiyonel)

Boru iç cidarında çizik ve cüruf birikimini azaltan aparat ile daha temiz ve stabil kesim.

Geniş Profil Yelpazesi

Yuvarlak, kare, dikdörtgen, oval ve çokgen borular; U profil, I/H profil, eşit ve farklı kollu köşebentler tek makinede işlenir.

Teknik Veriler

Teknik Özellikler

MPS T5 için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Teknik Özellikler

Özellik	Değer
Lazer Gücü	3000 W / 6000 W
Maks. İşleme Aralığı	Yuvarlak: Φ10–230 mm · Kare: 10×10 – 230×230 mm
Maks. Ayna Devri	150 dev/dk
Maks. Tek Boru Ağırlığı	260 kg (≤43 kg/m)
Min. Cidar Kalınlığı	≥0.8 mm
Yüklenebilir Boru Boyu	Oto: 6100 mm · Manuel: 6500 mm
Fire (Artık) Boyu	≥80 mm
Konumlama Hızı	100 m/dk
Makine Boyutları (U×G×Y)	9700 × 2300 × 2500 mm

Profil İşleme Kapasitesi

Profil Tipi	İşleme Aralığı
Yuvarlak Boru	Φ10 – Φ230 mm
Kare / Dikdörtgen Boru	10×10 – 230×230 mm
Oval / Çokgen Boru	Çevrel çap 10 – 230 mm
U Profil	10 – 200 mm
I / H Profil	10 – 200 mm
Eşit Kollu Köşebent	10 – 110 mm
Farklı Kollu Köşebent	10 – 140 mm

Kesim Hızları (m/dk)

Malzeme	Kalınlık	3000W	6000W
Paslanmaz Çelik	1 mm	31 – 40	31 – 40
Paslanmaz Çelik	3 mm	5.5 – 7.5	6 – 9
Paslanmaz Çelik	6 mm	—	2.8 – 3.3
Karbon Çeliği	3 mm	3.3 – 4	4.5 – 5
Karbon Çeliği	6 mm	1.5 – 2.5	2.5 – 3.5
Karbon Çeliği	10 mm	0.8 – 1.2	1.5 – 1.8
Alüminyum	2 mm	7 – 9	10 – 15
Alüminyum	5 mm	1.5 – 2	3.8 – 4.2
