Han's Laser · Fiber Lazer Kesim Makinesi

F Master Serisi

Üst düzey lazer işlemenin premium tercihi

F Master serisi; 60 kW'a kadar lazer gücü, 200 m/dk eksen hızı ve 4g ivmelenme ile Han's Laser'in amiral gemisi fiber lazer kesim platformudur. Tam kapalı OD6 güvenlik kabini, Hans 1201plus akıllı CNC sistemi ve çapaksız kesim teknolojisi ile 'kabul edilebilir'den 'mükemmel'e kalite sıçraması sunar.

Bu Ürün İçin Teklif Al Teknik Özellikler

3 – 60 kW
Lazer Gücü: 200 m/dk
Maks. Eksen Hızı: 4g
Maks. İvmelenme: ±0.02 mm
Tekrarlanabilirlik

Öne Çıkan Özellikler

F Master Serisi Neler Sunuyor?

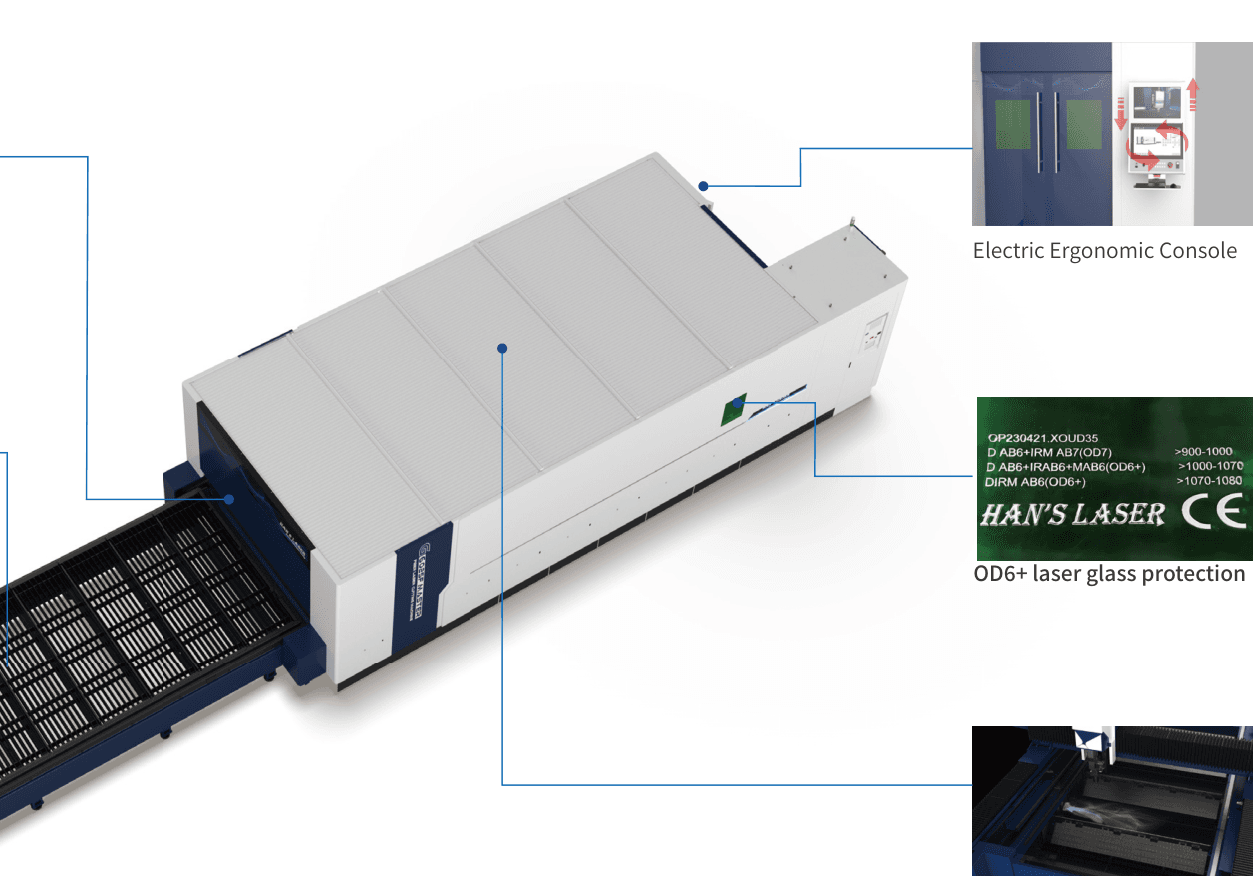

Tam Kapalı Güvenlik Kabini

OD6+ lazer camlı tam kapalı gövde ve otomatik açılır/kapanır güvenlik kapısı; göz ve cildi lazer ışınımından korur, gürültüyü ve kesim dumanını azaltarak sağlıklı bir çalışma ortamı sunar.

Görsel İnsan Algılama + Işık Perdeleri

Gerçek zamanlı kamera izleme ile çalışma alanında insan algılandığında otomatik alarm ve durdurma; yükleme/boşaltma alanlarında operatörü koruyan güvenlik ışık perdeleri.

Elektrikli Ergonomik Konsol

Yüksekliği ve açısı elektrikli ayarlanabilen, izleme ve operasyon ekranlı kumanda konsolu; operatör yorgunluğunu en aza indiren ergonomik tasarım.

Bölgesel Toz Emiş Sistemi

İşleme bölgesine odaklanan emiş ile yüksek verim; kesim kafası kirlenmesini önler, temiz ve konforlu bir çalışma alanı sağlar.

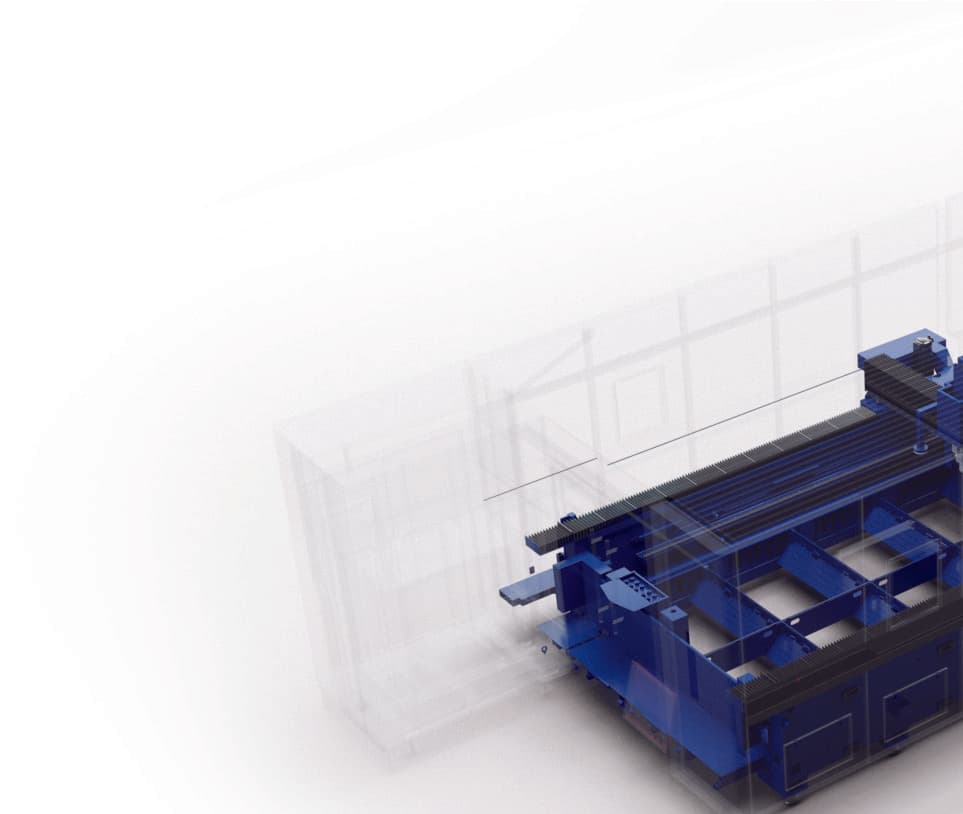

Ağır Hizmet Tipi Gövde — 60 kW'a Hazır

Portal kaynaklı, çapraz kaburga takviyeli şase; tavlama ve hassas işleme ile iç gerilimler giderilir. İçi boş gövde yapısı ultra yüksek güçte termal deformasyonu önler; hassas kramayer-pinyon ve kızaklarla kalıcı rijitlik.

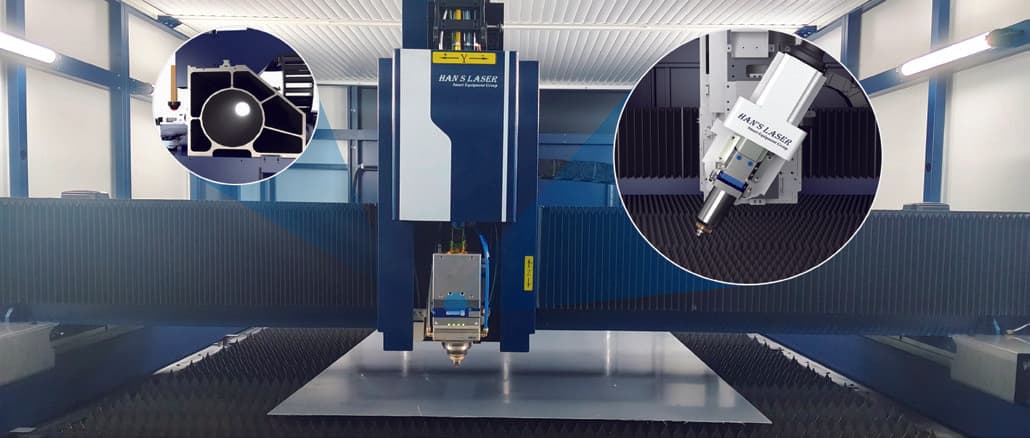

Alüminyum Alaşım Köprü + Rexroth Motorlar

Geniş kesitli ekstrüzyon alüminyum köprü; Hans 1201plus gerçek zamanlı denetleyici, güçlü Rexroth motorlar ve yüksek hassasiyetli redüktörlerle 200 m/dk hız ve 4g ivmelenme — aynı sürede daha fazla parça.

Çift Motorlu Değişim Tablaları

Çift motor tahrikli, yüksek yük kapasiteli ağır hizmet tablaları; her iki tabla aynı anda kesim alanı dışına alınarak içeride ve dışarıda kolay bakım sağlar. Kaldırmalı tabla opsiyonel.

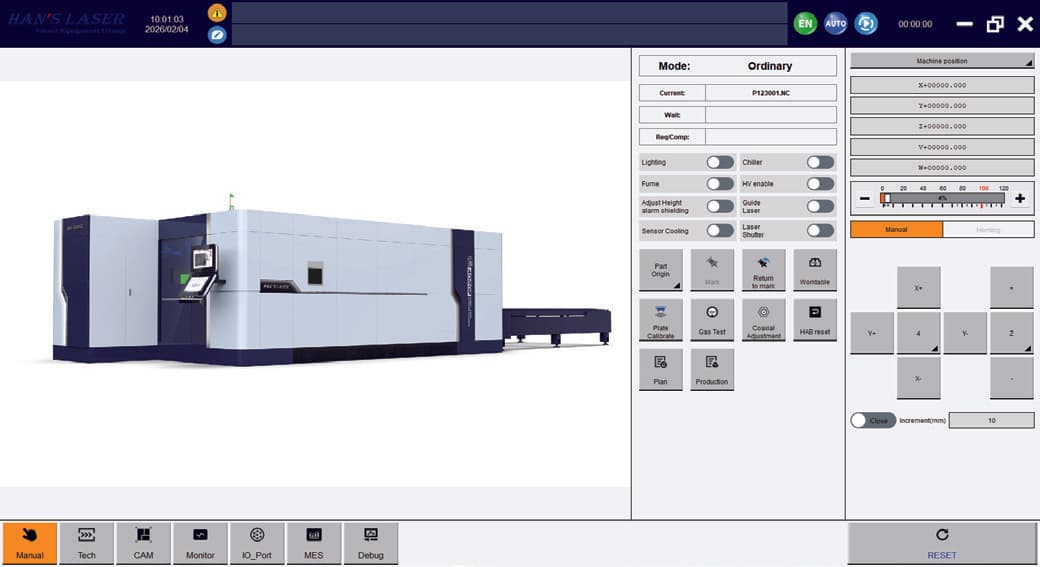

Hans 1201plus Akıllı CNC

Kararlı bus haberleşmesi ve kapsamlı işlevler: yerleşik MES ile gerçek zamanlı izleme, maliyet analizli teklif sistemi, grafik içe aktarma ve otomatik yerleşimli Online CAM, tek tuşla arıza tespiti, nozul ve parametre önerili proses veritabanı.

Yapay Zekâ Asistanı

Soruları akıllıca tanıyıp anında profesyonel yanıt verir; operasyon, arıza giderme ve proses optimizasyonunda gerçek zamanlı rehberlik. İnsan desteği beklemeden öğrenme eğrisini kısaltır.

Çok Katmanlı Koruma

Yangına dayanıklı toz körüğü ve Igus kablo zinciri, tam otomatik yağlama, gaz basınç tespiti ve hassas filtrasyon; yazılım limitleri, limit siviçleri ve mekanik stoplarla çok katmanlı emniyet ağı, CE uyumlu ana şalter.

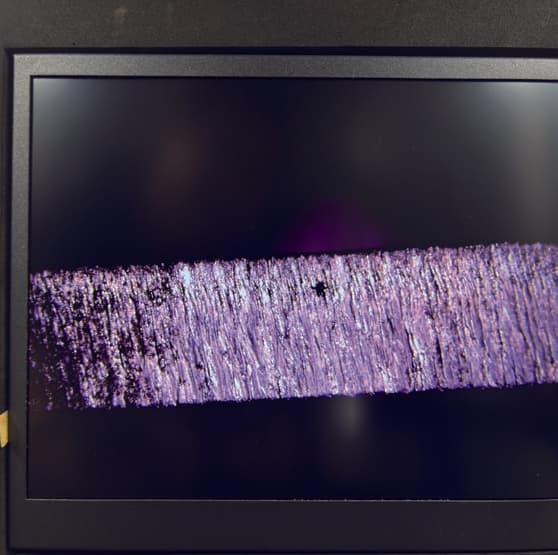

Çapaksız Kesim Teknolojisi

Paslanmaz ve karbon çeliğine özel, Han's Laser'e ait çekirdek teknoloji; aşırı çapak, düşük hassasiyet ve ikincil taşlama ihtiyacını tamamen ortadan kaldırarak 'kabul edilebilir'den 'olağanüstü'ne kalite sıçraması sağlar.

Geniş Kesim Alanı + Endüstriyel Klima

İnç ölçülü sacları (120×60 inç = 3048×1524 mm) işleyebilen genişletilmiş kesim alanı (G3015F: ≥3100×≥1550 mm). Endüstriyel klima; lazer kaynağı, CNC ve elektrik komponentlerini sabit sıcaklıkta korur.

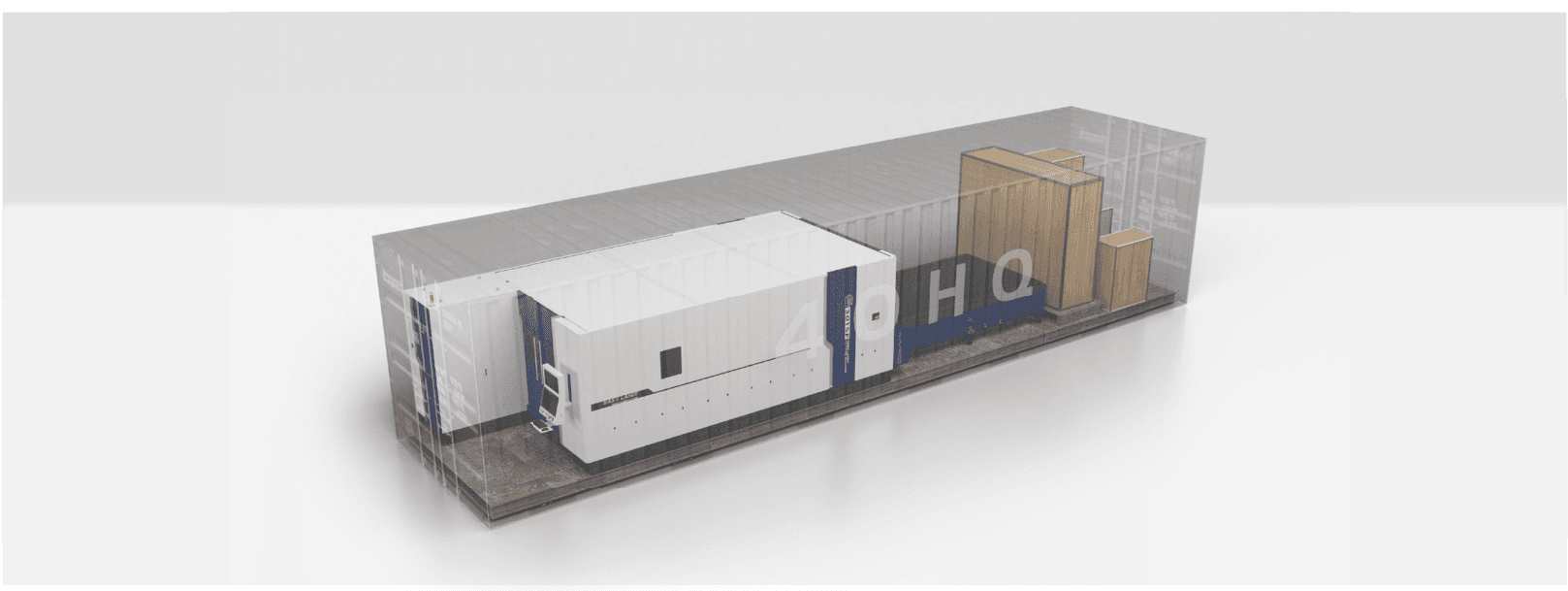

Kompakt Entegre Tasarım

Entegre tasarım kolay kurulum ve bakım sağlar; G3015F Master tek 40HQ konteynere sığarak lojistik maliyetlerini önemli ölçüde azaltır.

Teknik Veriler

Teknik Özellikler

F Master Serisi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Performans Parametreleri

Özellik	G3015F	G4020F	G6020F	G6025F	G8025F	G12025F
Çalışma Alanı (mm)	3100 × 1550	4100 × 2050	6100 × 2050	6100 × 2550	8200 × 2550	12200 × 2550
Maks. İvmelenme (X/Y)	4g	3g	3g	2.5g	2.5g	2.5g
Maks. Eksen Hızı (X/Y)	200 m/dk	200 m/dk	200 m/dk	200 m/dk	200 m/dk	200 m/dk
Konumlama Hassasiyeti	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m
Tekrarlanabilirlik	±0.02 mm	±0.02 mm	±0.02 mm	±0.02 mm	±0.02 mm	±0.02 mm
Maks. Sac Ağırlığı (tabla)	2200 kg	3900 kg	5700 kg	8000 kg	10300 kg	15300 kg
Boyutlar (U×G×Y, m)	10 × 2.3 × 2.3	12 × 3.6 × 2.5	16.5 × 3.6 × 2.5	16.6 × 4.1 × 2.5	21 × 4.1 × 2.5	29 × 4.1 × 2.5
Lazer Gücü Seçenekleri	3 / 6 / 12 / 20 / 30 / 40 / 60 kW

Opsiyonel Donanımlar

Opsiyon	Açıklama

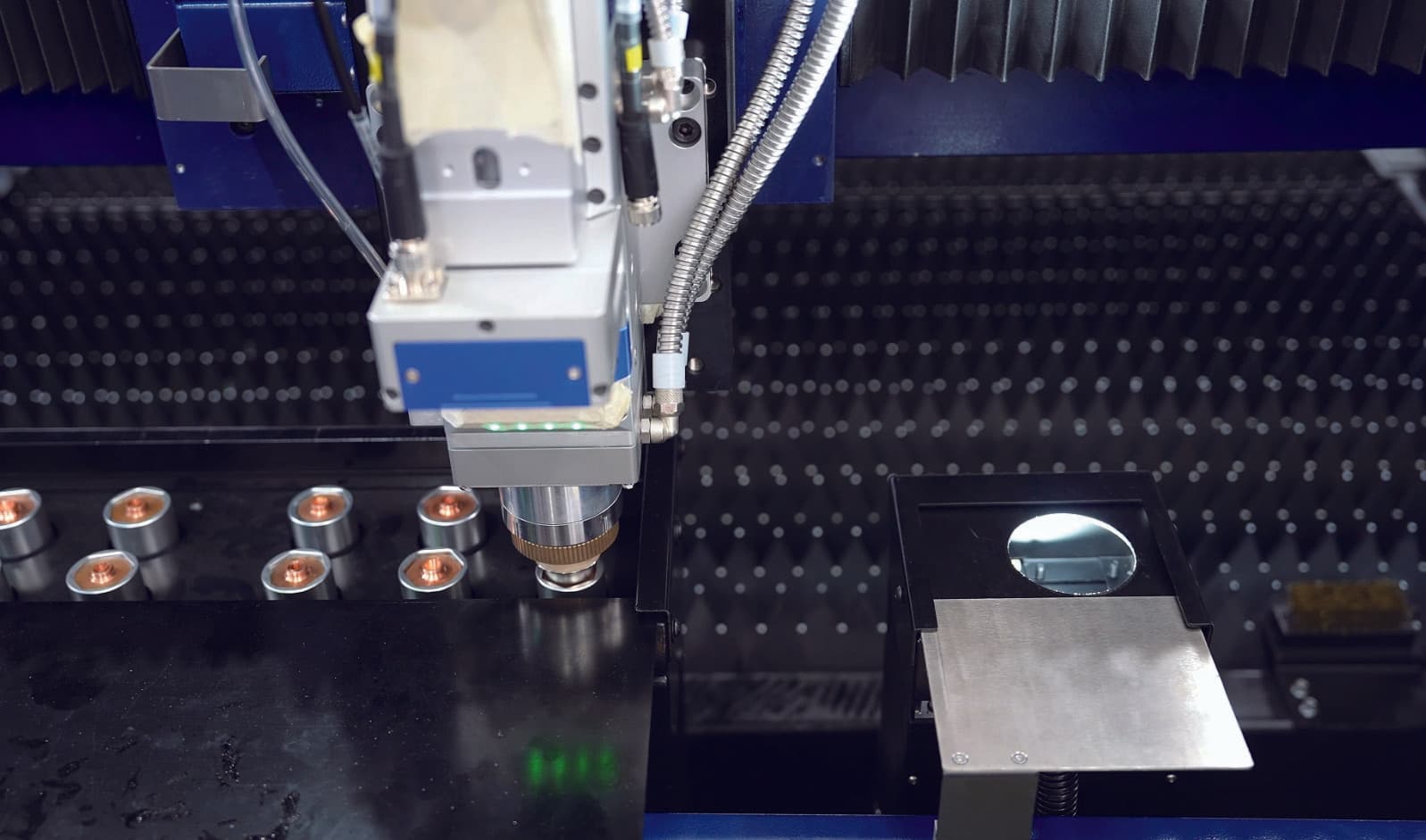

Otomatik Nozul Merkezleme	Nozul magazini ile otomatik nozul değişimi ve merkezleme; kesintisiz hassas kesim

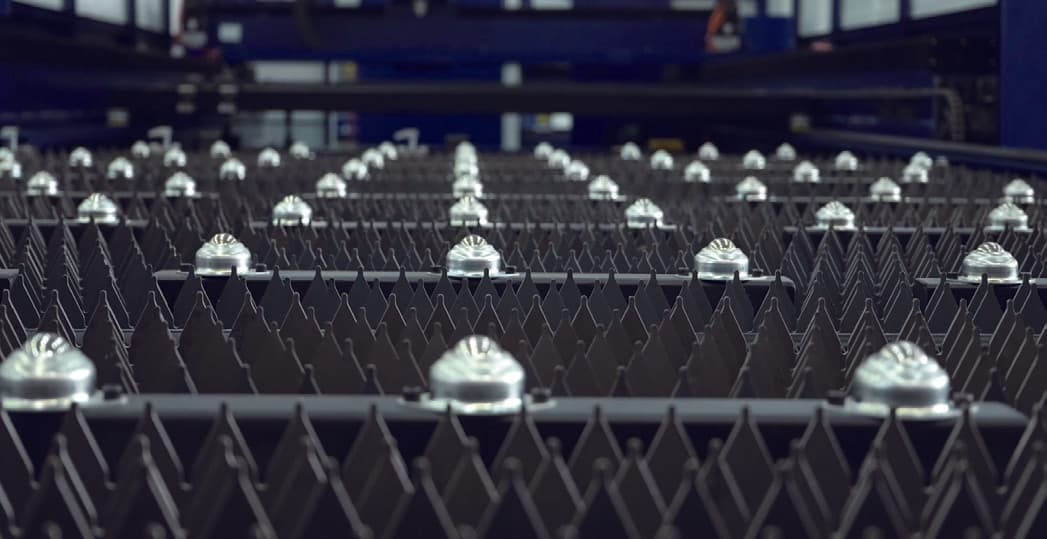

Çizilme Önleyici Yükleme	Bilyalı destek üniteleri sac yüzeyini çizmeden yüklemeye imkân verir; malzemeyi etkin şekilde korur

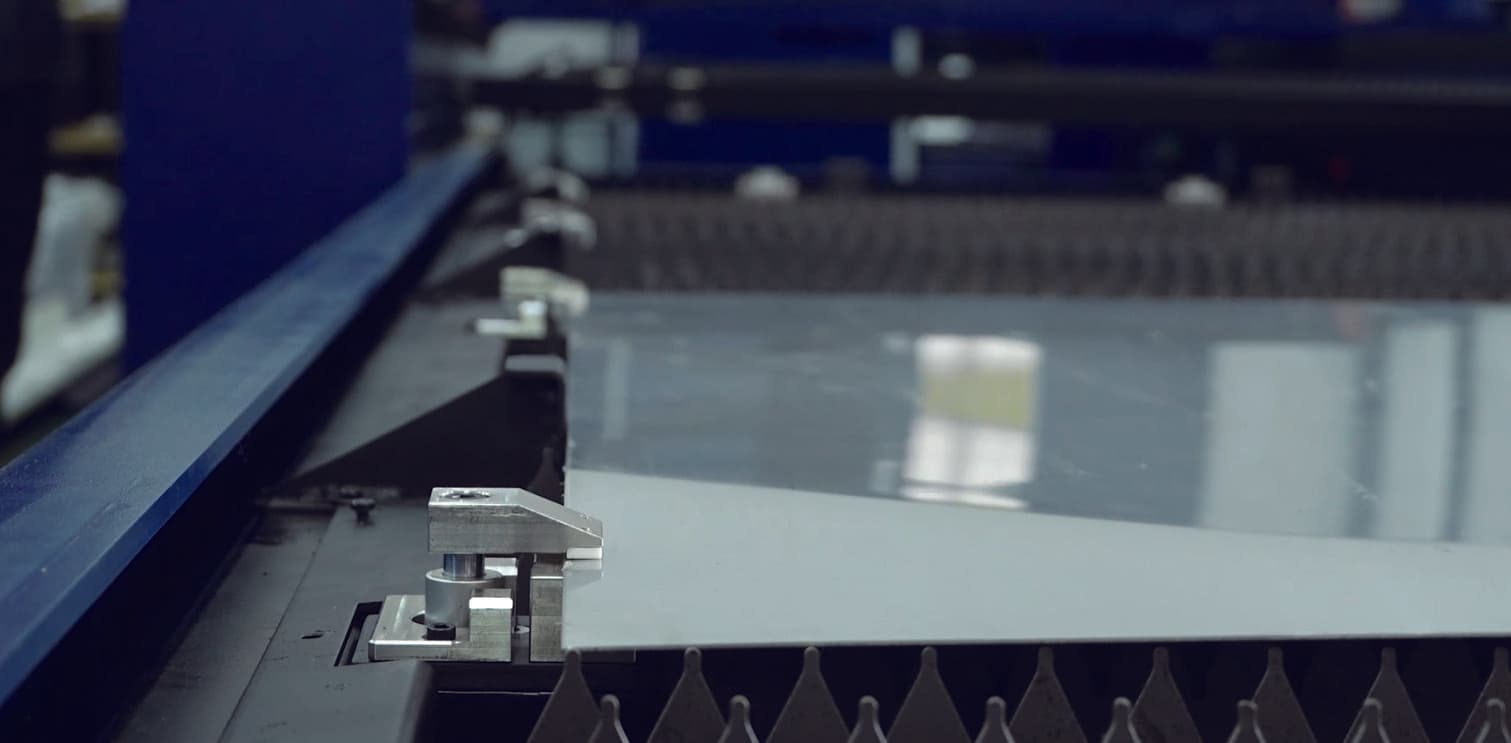

Pnömatik Sıkma	İnce sacları tabla üzerinde sabitleyen pnömatik kelepçeler; işleme hassasiyetini güvence altına alır

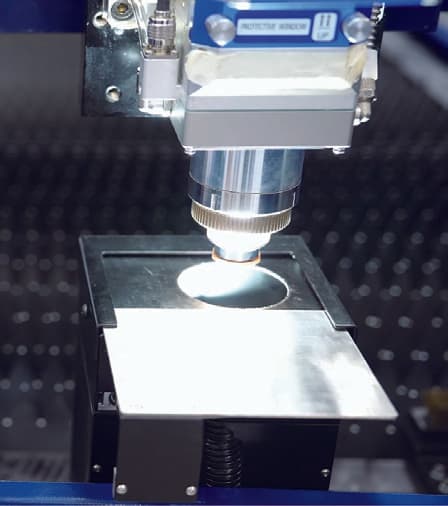

Otomatik Koaksiyel Hizalama	Kamera destekli otomatik ışın-nozul eş eksen kontrolü; manuel hizalama ihtiyacını ortadan kaldırır
Kaldırmalı Tabla	Kalın malzeme işlemede yüksek yük kapasitesi için hidrolik kaldırmalı değişim tablası
Açılı (Bevel) Kesim	Kaynak ağzı hazırlığı için açılı kesim opsiyonu

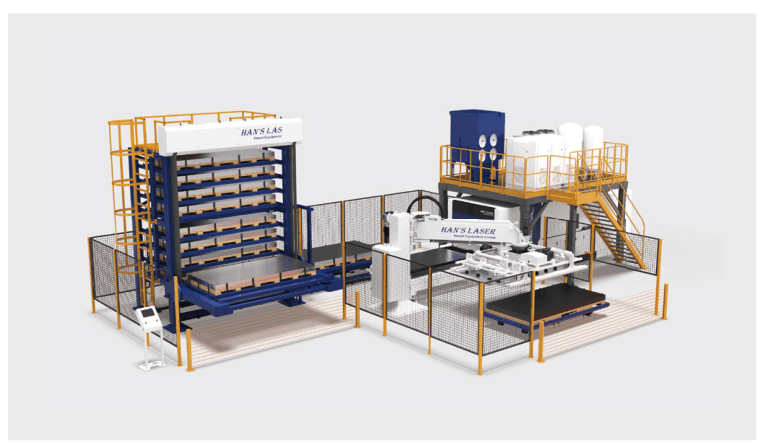

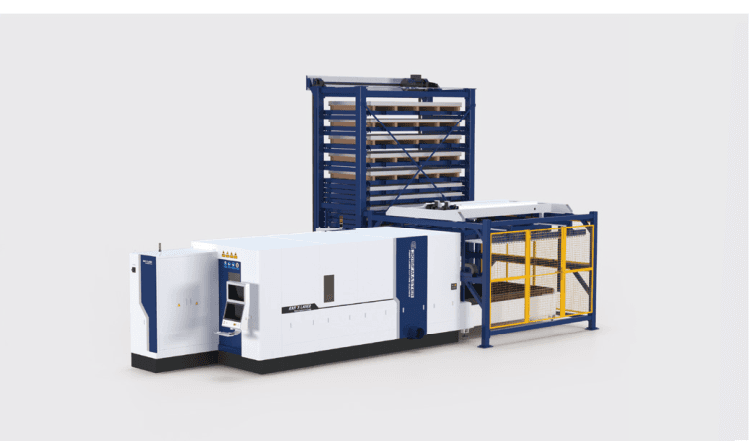

Otomasyon Çözümleri	Otomatik yükleme/boşaltma ve depo sistemleri dahil, ihtiyaca göre projelendirilen tam otomasyon hatları
