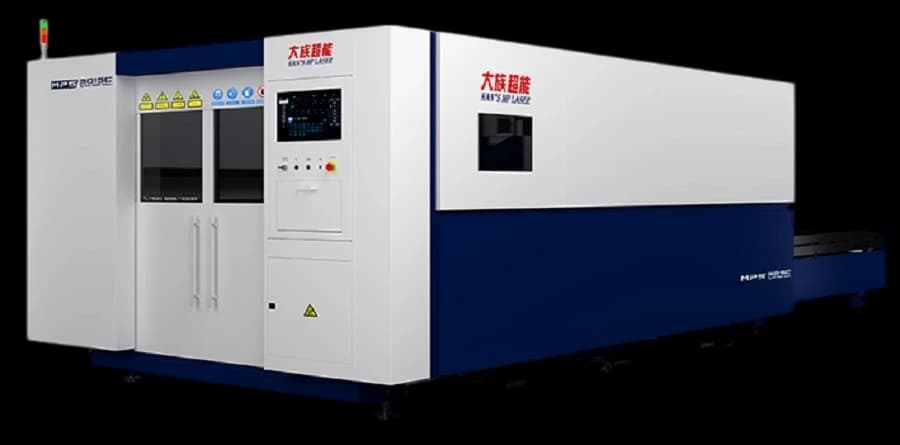

Han's Laser · Fiber Lazer Kesim Makinesi

MPS-C3 Serisi

Çift tablalı, yüksek performans/fiyat oranlı sac lazer kesim

MPS-C3 serisi; Han's Laser'in verimli lazer kesim ihtiyacı olan müşteriler için geliştirdiği, yüksek performanslı ve maliyet etkin bir fiber lazer kesim ürünüdür. Servo çift tahrikli kramayer-pinyon yapısı, çift istasyonlu interaktif çalışma tablası ve kapalı sac metal koruma gövdesiyle raylı sistem, gemi inşa, otomotiv, iş makineleri, tarım ve orman makineleri, elektrik üretimi, asansör, beyaz eşya, tahıl ve tekstil makineleri gibi geniş bir yelpazede kullanılır.

Bu Ürün İçin Teklif Al Teknik Özellikler

3000 × 1500 mm
Çalışma Alanı: 120 m/dk
Maks. Konumlama Hızı: 1.5g
Maks. İvmelenme: ±0.03 mm
Tekrarlanabilirlik

Öne Çıkan Özellikler

MPS-C3 Serisi Neler Sunuyor?

Çift Tablalı Kapalı Yapı

Çift istasyonlu interaktif çalışma tablası, parça yükleme/boşaltma süresini önemli ölçüde kısaltarak işleme verimliliğini büyük ölçüde artırır.

Yüksek Güçlü Kesim Kapasitesi

Yüksek hızlı kesimde kararlılık ve hassasiyeti bir arada sunar; farklı kesim görevlerinde tutarlı performans sağlar.

Akıllı Kontrol Sistemi

Farklı malzeme ve şekillere uyum sağlayan kesim çeşitliliğini yüksek doğrulukla korur; katı işleme gereksinimlerini karşılar.

Çift Tahrikli Portal Sistemi

Sağlam tasarım ve çift tahrikli portal sistemi, uzun süreli çalışmada dahi mükemmel yüksek hızlı dinamik performans sağlar.

Bölgeli Havalandırma Sistemi

Takip eden hava çıkışı kontrolüyle bölgeli havalandırma; verimli toz giderme ile çalışma ortamını temiz tutarken enerji tüketimini optimize eder.

Akıllı Otomasyon Uyumluluğu

Akıllı ve otomasyon uyumlu tasarım; iş akışlarına kolay entegrasyon sağlar.

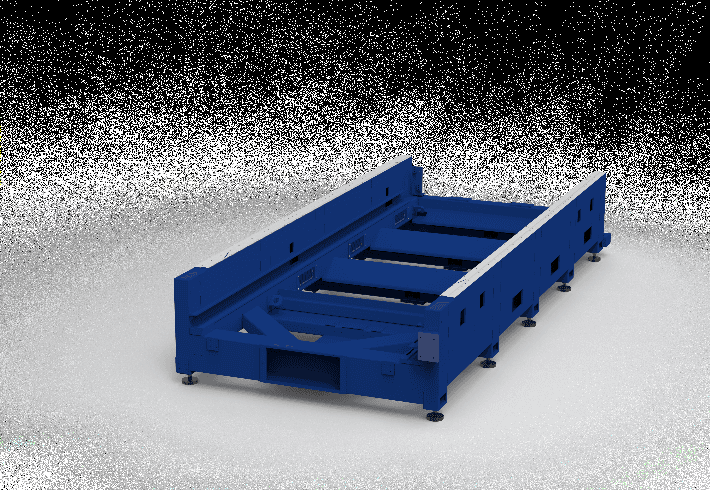

Tek Parça Kaynaklı Yüksek Rijitlik Gövde

Yüksek rijitlikli gövde + doğrusal motor çift tahrik sistemi (1.5g ivmeye kadar) geleneksel kramayer-pinyon boşluğunu ortadan kaldırır. Gövde daha kalın, daha ağır; taban çift katmanlı. Kesim koruması yükseltilmiş, gövde içi ateşe dayanıklı tuğla kaplı; yoğun delik kesiminde hassasiyeti ve sürekli çalışmada kararlılığı güvence altına alır.

Japon Mitsubishi 5 Eksen İşleme Merkezi

Japonya'dan ithal Mitsubishi beş eksenli portal hassas işleme merkezinde tek seferde işlenir; makine tezgahının genel işleme kalitesi ve montaj hassasiyeti güvence altına alınır. Kaynak ve tavlama sonrası gerilim giderilir; yarı bitmiş işleme sonrası ikincil işlemle gövde uzun süreli kullanımda deforme olmaz — üstün darbe direnci, rijitlik ve kararlılık.

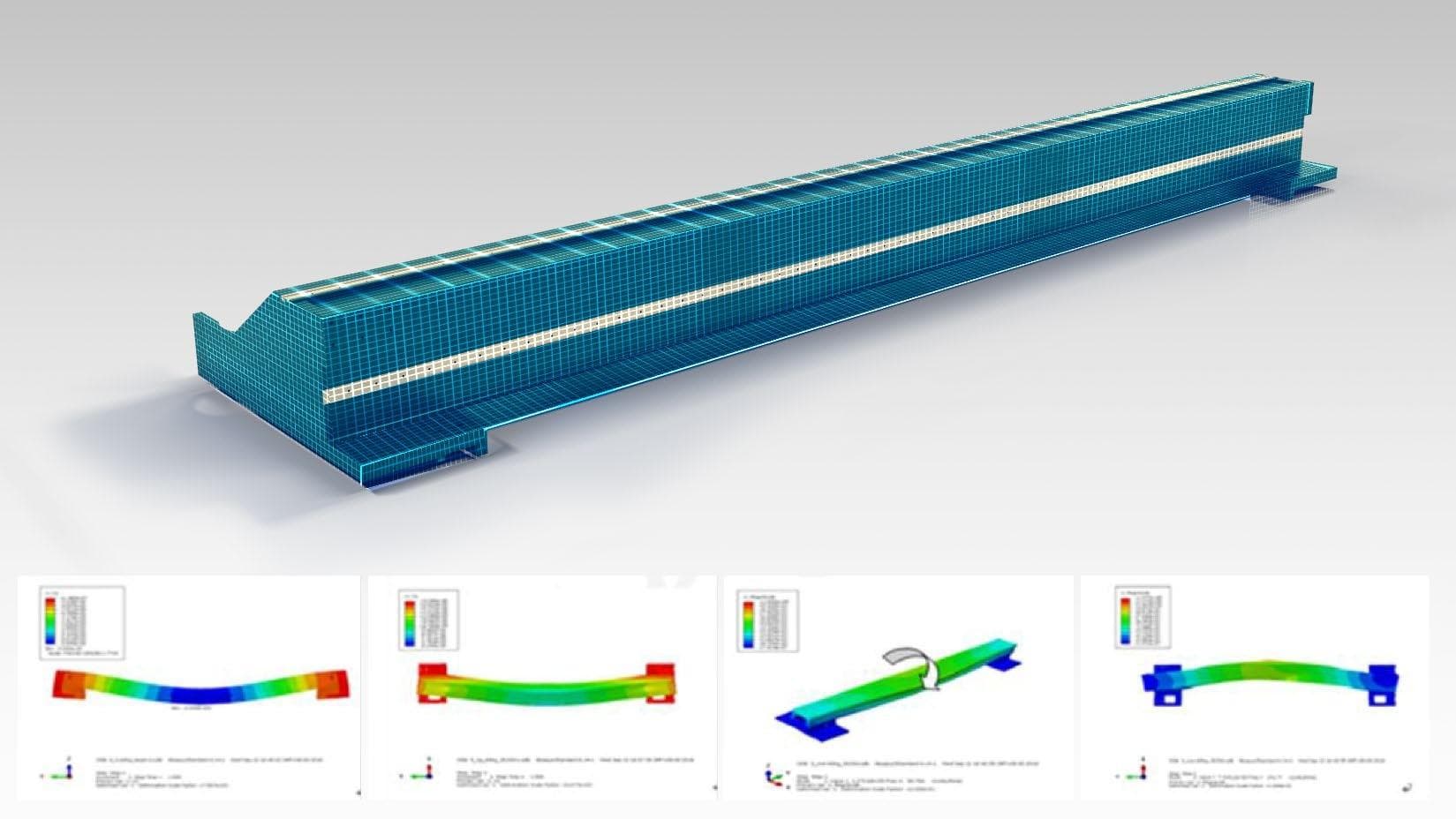

Havacılık Alüminyum Köprü

Köprü, işlenmeden önce CAE analizi ve simülasyondan geçirilerek kalite güvence altına alınır. Havacılık sınıfı alüminyum yüksek mukavemetli yapı sunar; 18 saatten uzun ısıl işlem ve hassas işleme teknolojisiyle köprü yapısının uzun vadeli kararlı ve güvenilir kullanımı sağlanır. Döküm (die-cast) havacılık alüminyum gantry, portal rijitliğini artırırken belirgin şekilde hafifler — iyi kararlılık ve dayanıklılık sunar.

Düşük İşletme Maliyeti

Hassas kontrollü düşük gaz erişim tüketimiyle işletme maliyeti düşük tutulur; müşteri üç farklı yardımcı gaz türünden (N₂, O₂, hava) serbestçe seçim yapabilir.

Han's Laser'e Özel Oto-Fokus Kesim Kafası

Standart olarak Han's Laser'in kendi geliştirdiği oto-fokus kesim kafası sunulur (opsiyonel BoCi oto-fokus kafa da mevcuttur). Servo fokuslama, hafif ve verimli yapı, ultra yüksek güç uyumu, verimli soğutma; koruyucu lens sıcaklık izleme ile alarm ve otomatik durdurma, hızlı zoom ile kısa fokuslama bekleme süresi, optik yolun %90'ını kapsayan tam gövde su soğutma, çoklu sensörle kapalı çevrim akıllı izleme ve gerçek zamanlı gaz basıncı izleme içerir.

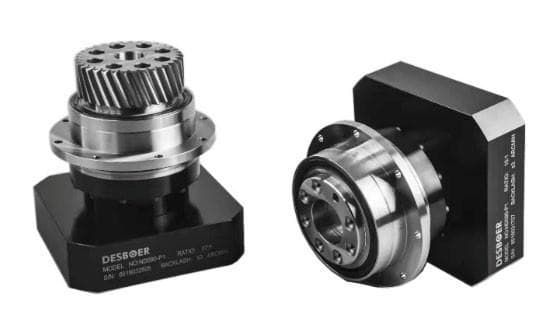

Yüksek Hassasiyetli Transmisyon Sistemi

Üst düzey redüktör ve hassas kramayer, ray, bilyalı vida ile tam bir hassas transmisyon sistemi kurulur. Redüktör 3 yay dakikası boşluk, yüksek burulma rijitliği ve güvenilirlikle uzun süreli yüksek hızlı çalışmaya uygundur; hassas helisel kramayer aşınmaya dayanıklı ve uzun süre hassasiyetini korur.

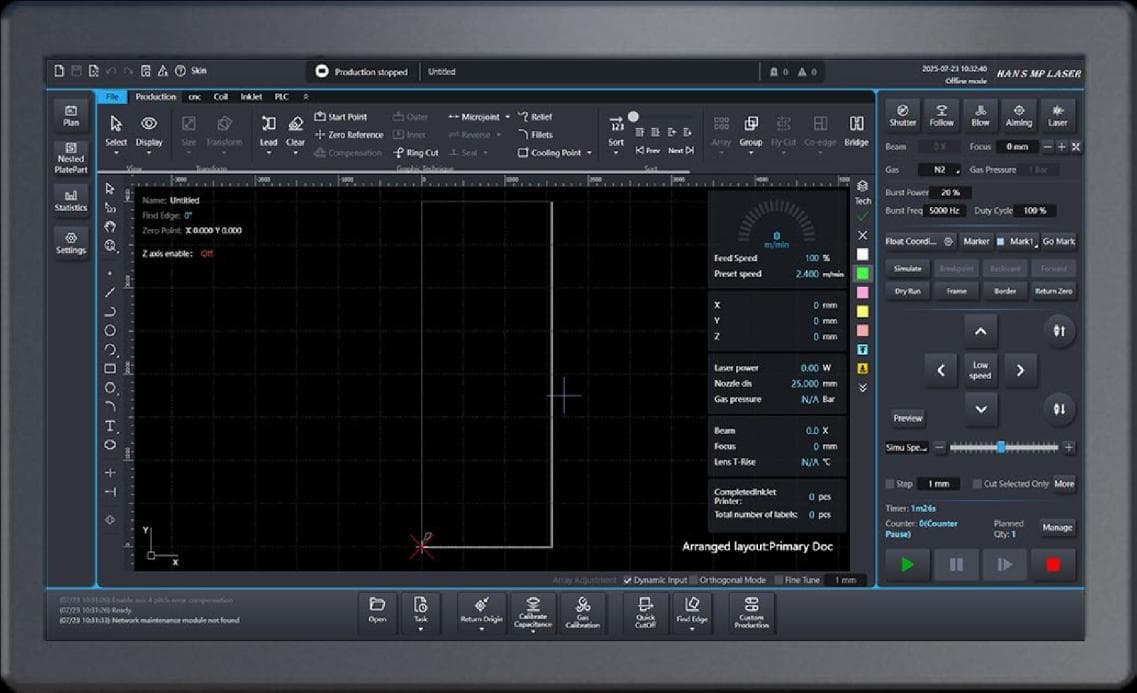

Akıllı Kesim Teknolojileri

Kullanıcı dostu yazılım arayüzü AI, DXF, PLT, Gerber gibi grafik veri formatlarını destekler. Hissiz (sessiz) delme çok seviyeli kombinasyonlarla desteklenir; soğutma noktası, keskin köşe halka yolu, bükülme rahatlatma gibi gelişmiş süreçler, akıllı engelden kaçınma ve çoklu istasyon/kod tarama uyumluluğu sunulur. Kontrol kabini elektrik bileşenleri Tayvan, Almanya ve Japonya menşelidir.

40HQ Konteynerle Tam Sevkiyat

MPS-C3 komple makine tek bir 40HQ konteynere sığar; önceki paketleme yöntemine göre %25 daha az yer kaplayarak navlun maliyetini önemli ölçüde azaltır.

Teknik Veriler

Teknik Özellikler

MPS-C3 Serisi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Konfigürasyon Listesi

No	Bileşen	Detay	Marka
1	Lazer Kesim Ana Ünitesi	MPS-C3	Han's Laser Özel Üretim
2	Fiber Lazer Kaynağı	12000 W	Han's Laser Özel Üretim
3	Kesim Kafası	Oto-Fokus	Han's Laser Özel Üretim
4	Chiller	Lazere Özel Soğutucu	Han's Laser Özel Üretim
5	Kontrol Sistemi	Intel Celeron CPU, SSD; grafik ekran arayüzü, Ethernet ve USB portları; Windows işletim sistemi, LCD ekran	Han's Laser Özel Üretim
6	Yerleştirme (Nesting) Yazılımı	CypNest Standart Sürüm	CYPCUT
7	Transmisyon Sistemi	Hassas doğrusal kızak, hassas kramayer, servo motor ve redüktör	ROUST, HJT, Innovance, Desboer
8	Gaz Devresi Sistemi	Solenoid valf / elektrik kontrollü oransal valf / çek valf, bağlantı elemanları	Airtac, SMC vb.
9	Elektrik Sistemi	Kontaktör / devre kesici / röle / terminal	Schneider, Weidmüller vb.
10	Ortak Jeneratör Aksesuarları	Standart Konfigürasyon	Han's Laser Özel Üretim

Teknik Özellikler

Özellik	Değer
İşleme Alanı	3000 × 1500 mm
X/Y Ekseni Konumlama Hassasiyeti	±0.05 mm/m
X/Y Ekseni Tekrarlanabilirlik	±0.03 mm
Maks. Konumlama Hızı	120 m/dk
Maks. İvmelenme	1.5g
Çalışma Tablası Maks. Yükü	900 kg
Makine Net Ağırlığı	Yaklaşık 4000 kg (üç ana bileşen ve yardımcı ekipman hariç)
X/Y/Z Motor Gücü	0.85 / 0.85 / 0.75 kW
Genel Boyutlar (U×G×Y)	8650 × 2250 × 2200 mm

Kesim Kapasitesi (Maks. Kalınlık)

Malzeme	6000 W	3000 W
Paslanmaz Çelik	1 – 18 mm	1 – 10 mm
Karbon Çeliği	1 – 25 mm	1 – 20 mm
Alüminyum	1 – 16 mm	1 – 10 mm
Pirinç	1 – 10 mm	1 – 6 mm
Bakır	1 – 10 mm	1 – 4 mm

6 kW Kesim Hızları (m/dk)

Malzeme	Kalınlık	Gazlı Hız (N2/O2)	Hava ile Hız
Paslanmaz Çelik	1 mm	30.0 – 50.0 (N2)	30.0 – 50.0
Paslanmaz Çelik	3 mm	15.0 – 17.0 (N2)	15.0 – 18.0
Paslanmaz Çelik	6 mm	4.5 – 6.0 (N2)	4.5 – 7.0
Paslanmaz Çelik	10 mm	2.2 – 2.5 (N2)	2.2 – 3.0
Paslanmaz Çelik	14 mm	0.8 – 1.3 (N2)	0.8 – 1.4
Paslanmaz Çelik	18 mm	0.5 – 0.65 (N2)	—
Karbon Çeliği	1 mm	7.0 – 10.0 (O2)	30.0 – 50.0
Karbon Çeliği	4 mm	3.5 – 3.9 (O2)	10.0 – 12.0
Karbon Çeliği	8 mm	2.5 – 2.7 (O2)	—
Karbon Çeliği	12 mm	1.8 – 2.1 (O2)	—
Karbon Çeliği	18 mm	0.8 – 1.2 (O2)	—
Karbon Çeliği	25 mm	0.2 – 0.3 (O2)	—
Alüminyum	1 mm	30.0 – 50.0 (N2)	30.0 – 50.0
Alüminyum	6 mm	4.5 – 6.0 (N2)	4.5 – 6.0
Alüminyum	12 mm	1.7 – 1.9 (N2)	1.7 – 1.9
Alüminyum	16 mm	0.6 – 0.8 (N2)	0.6 – 0.8
Pirinç	1 mm	30.0 – 50.0 (N2)	—
Pirinç	6 mm	3.0 – 4.5 (N2)	—
Pirinç	10 mm	0.9 – 1.2 (N2)	—
Bakır	1 mm	50.0 – 60.0 (O2)	—
Bakır	6 mm	4.0 – 5.0 (O2)	—
Bakır	8 mm	1.5 – 1.8 (O2)	—

12 kW Kesim Hızları (m/dk)

Malzeme	Kalınlık	Gazlı Hız (N2/O2)	Hava ile Hız
Paslanmaz Çelik	1 mm	40.0 – 50.0 (N2)	40.0 – 50.0
Paslanmaz Çelik	8 mm	11.0 – 13.0 (N2)	9.0 – 12.0
Paslanmaz Çelik	16 mm	2.8 – 3.0 (N2)	2.6 – 3.2
Paslanmaz Çelik	25 mm	0.8 – 1.0 (N2)	0.8 – 1.0
Paslanmaz Çelik	35 mm	0.3 – 0.4 (N2)	—
Karbon Çeliği	1 mm	10.0 – 15.0 (O2)	40.0 – 50.0
Karbon Çeliği	8 mm	2.5 – 2.8 (O2)	9.5 – 11.0
Karbon Çeliği	16 mm	1.6 – 1.8 (O2)	—
Karbon Çeliği	30 mm	0.4 – 0.5 (O2)	—
Alüminyum	1 mm	40.0 – 50.0 (N2)	40.0 – 50.0
Alüminyum	8 mm	10.0 – 13.0 (N2)	8.0 – 11.0
Alüminyum	20 mm	1.2 – 1.5 (N2)	0.9 – 1.1
Alüminyum	35 mm	0.4 – 0.5 (N2)	—
Pirinç	1 mm	40.0 – 50.0 (N2)	—
Pirinç	12 mm	2.0 – 2.5 (N2)	—
