Han's Laser · Fiber Lazer Kesim Makinesi

HF S Serisi

Optimum ekonomik fayda ile yüksek verimli lazer kesim

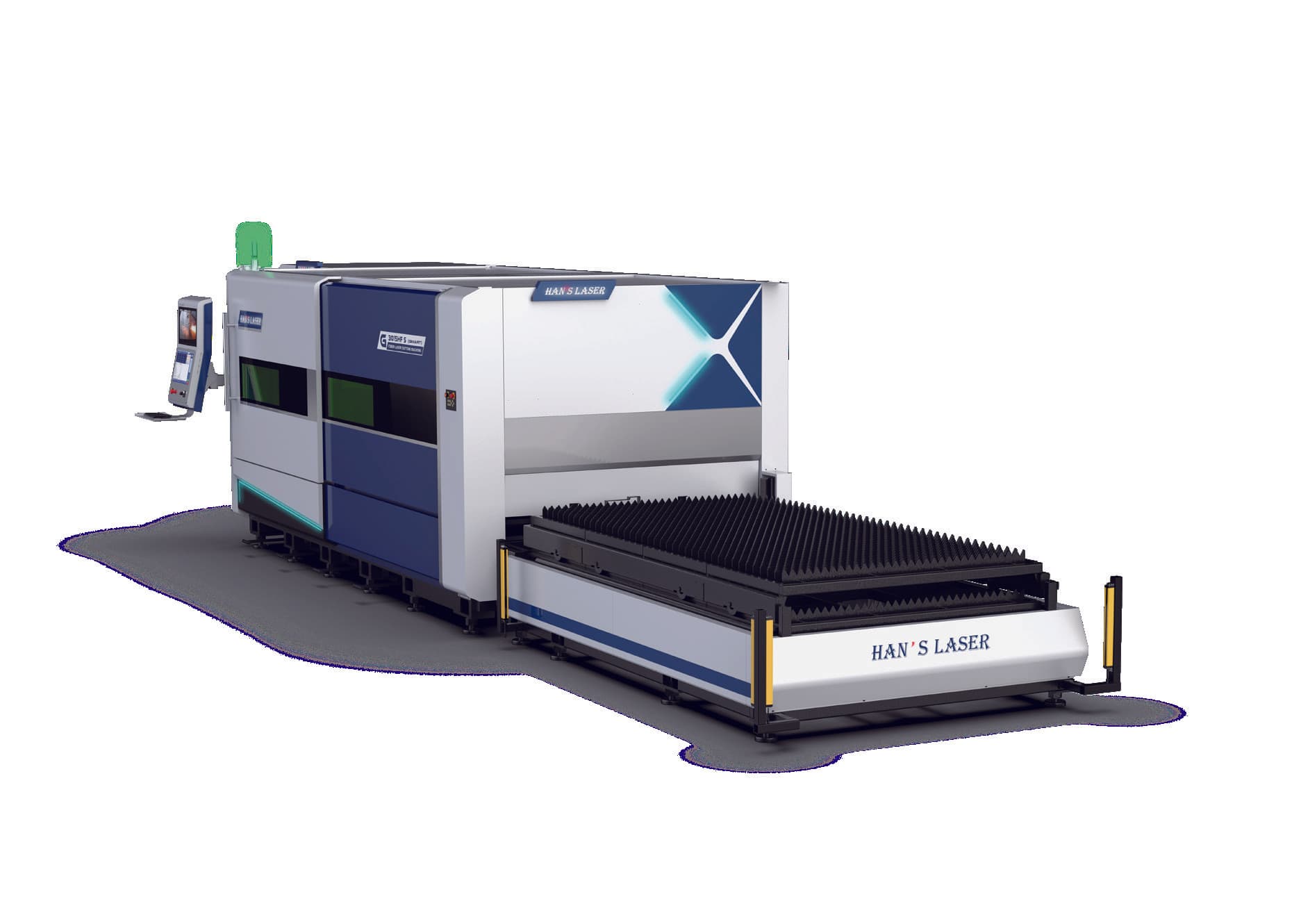

HF S (standart) serisi; 6 kW'tan 60 kW'a kadar güç seçenekleri ve altı farklı tezgah boyutu ile yatırım/verim dengesini en iyi kuran fiber lazer kesim makinesidir. Han's Laser Smart Equipment Group'un 20 yılı aşkın fiber lazer tecrübesiyle geliştirdiği HF S; tam kapalı güvenlik kabini, optimize şase ve ekstrüzyon alüminyum köprüsü, Han's SMC gerçek zamanlı denetleyici ile Rexroth motorlarla yüksek dinamik performans sunar.

Bu Ürün İçin Teklif Al Teknik Özellikler

6 – 60 kW
Lazer Gücü: 140 m/dk
Maks. Eksen Hızı: 1.7g
Maks. İvmelenme: 0.03 mm
Tekrarlanabilirlik

Öne Çıkan Özellikler

HF S Serisi Neler Sunuyor?

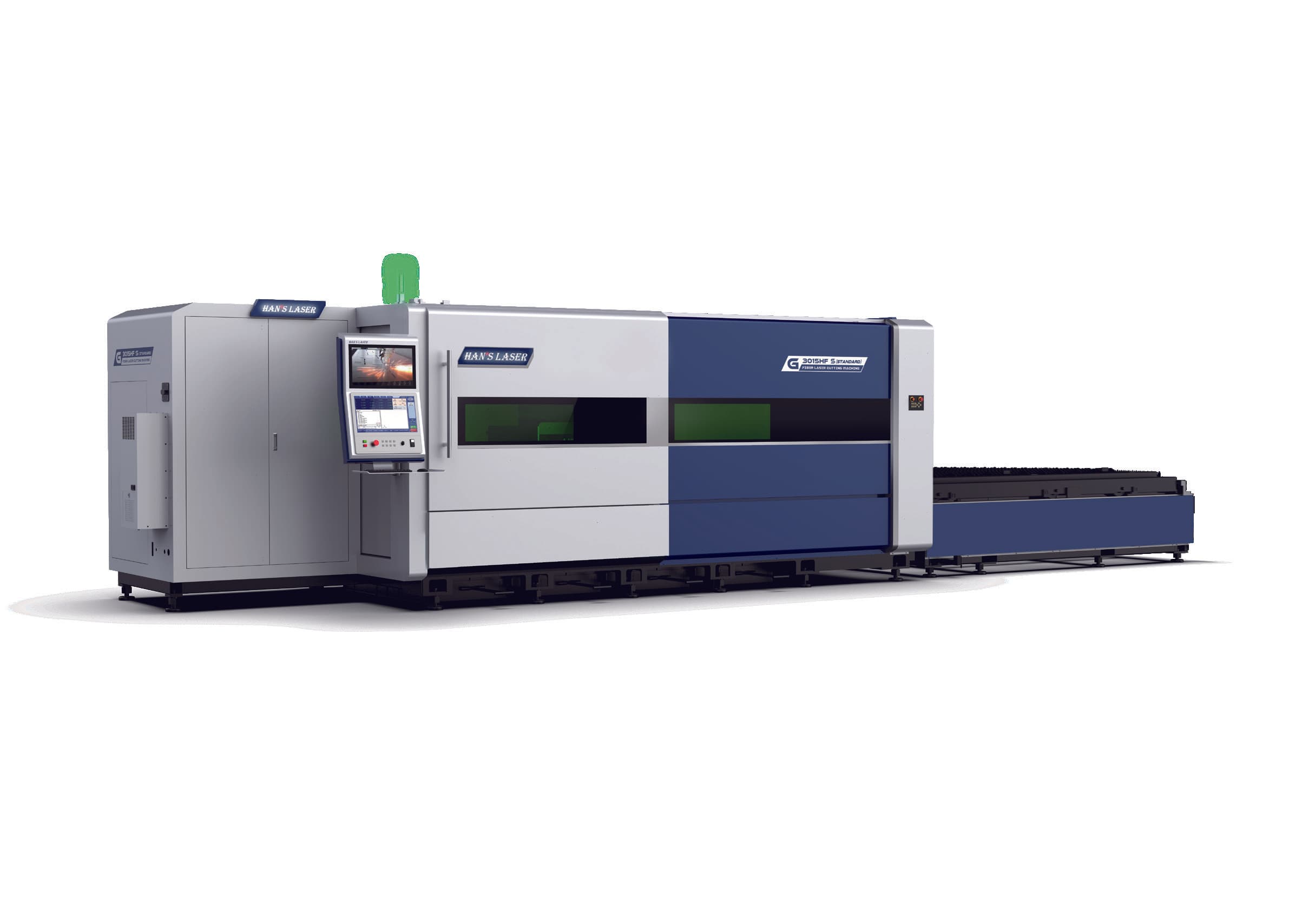

Lazer Güvenliği

OD 5+ lazer camlı tam kapalı kabin; gözü ve cildi lazer ışınımından korur, gürültü ve kesim dumanı kirliliğini azaltarak sağlıklı bir çalışma ortamı sunar.

Erişilebilir ve Esnek

Ayarlanabilir operasyon terminali, ön kapı ve uzun yan sürgülü kapı tasarımı sayesinde küçük parçaların yüklenip alınması kolaylaşır, demo-kesim için yanıt süreleri kısalır.

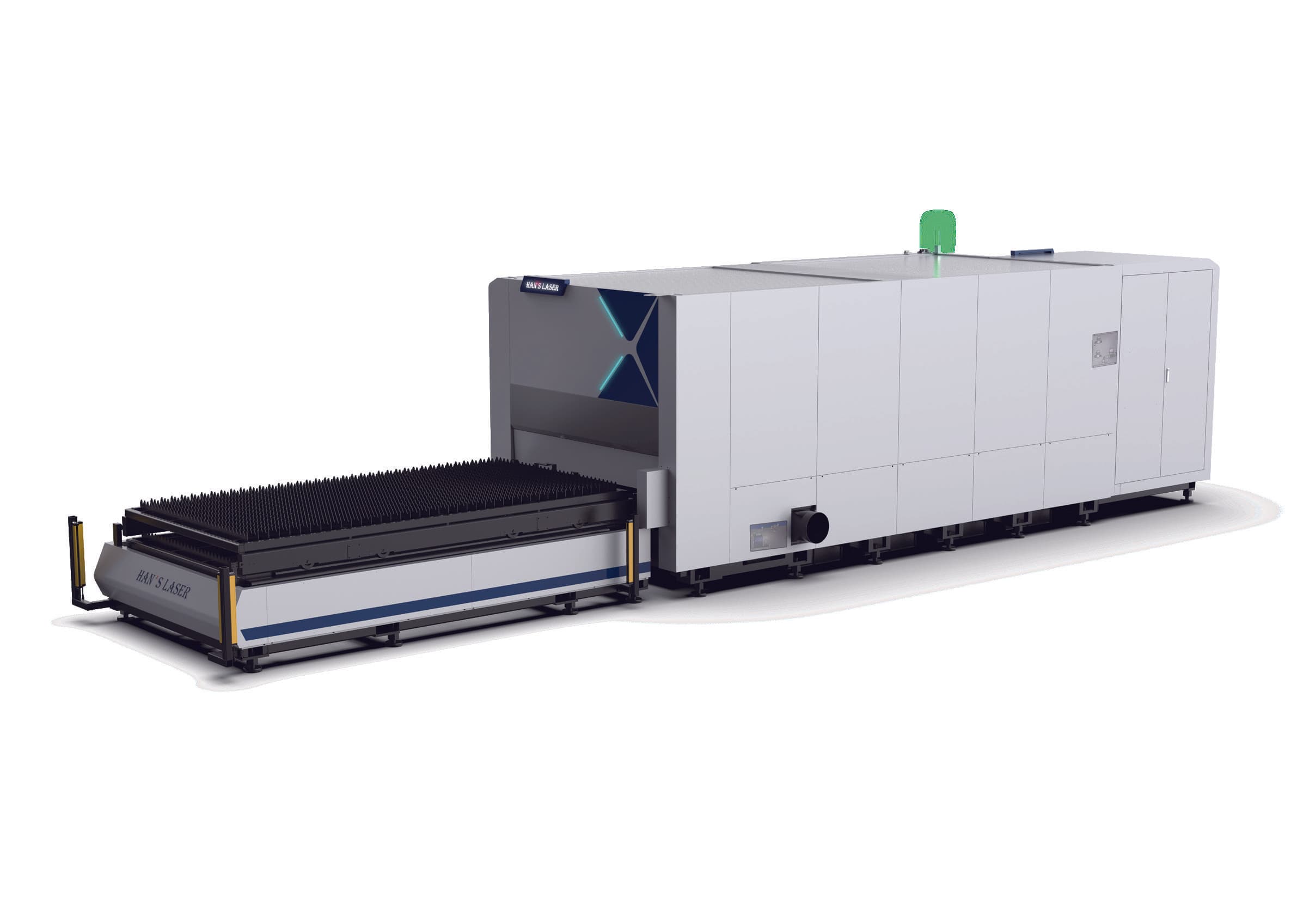

Son Derece Hızlı

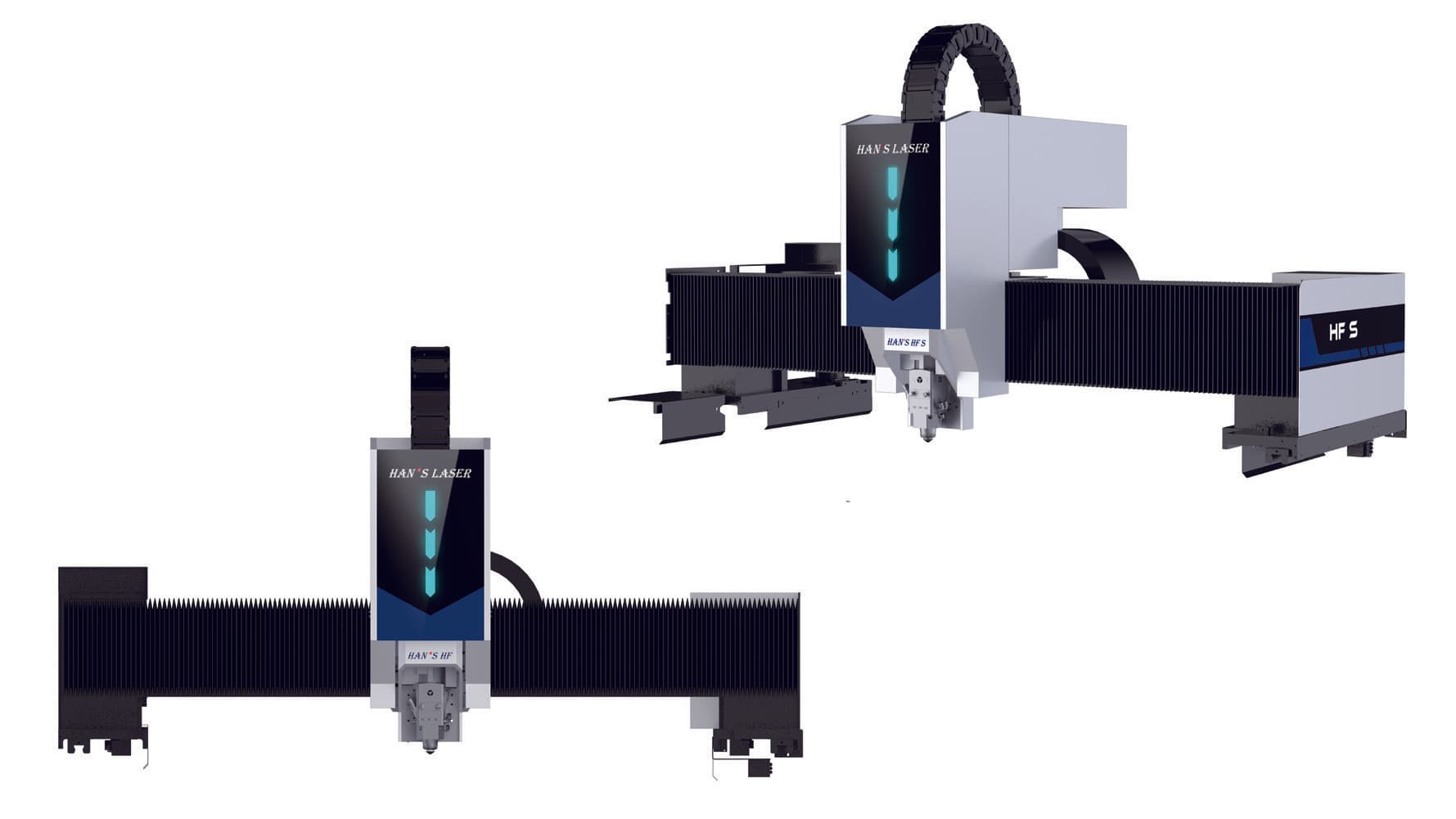

Optimize şase ve ekstrüzyon alüminyum köprü tasarımı, Han's SMC gerçek zamanlı denetleyici ve güçlü Rexroth motorlarla HF S çok yüksek hız ve ivmeye ulaşır — aynı sürede daha fazla parça, daha fazla çıktı.

Kompakt Tasarım

Elektrik kabini, lazer kaynağı, pnömatik sistem, yağlama sistemi ve tabla tahrik motorları ana gövdeye entegre; kurulum ve bakımı kolaylaştırır, üretim alanı kullanım oranını artırır ve nakliye maliyetini düşürür.

Yüksek Hassasiyet

Yüksek hassasiyetli çekirdek transmisyon bileşenleriyle profesyonel üretim süreci; bileşenlerin uzun ömrü ve parçalarda iyi boyutsal doğruluk sağlar — güvenilirlik ve stabilite artar.

Kalın Malzeme İçin Yüksek Yük Kapasitesi

Opsiyonel hidrolik kaldırmalı değişim tablası ile açılı (bevel) kesim mümkün; her iki tabla aynı anda kesim alanı dışına çıkarılabilir, biri yüklenirken diğerinde kesim kalitesi bozulmadan devam eder — makine içi bakım de kolaylaşır.

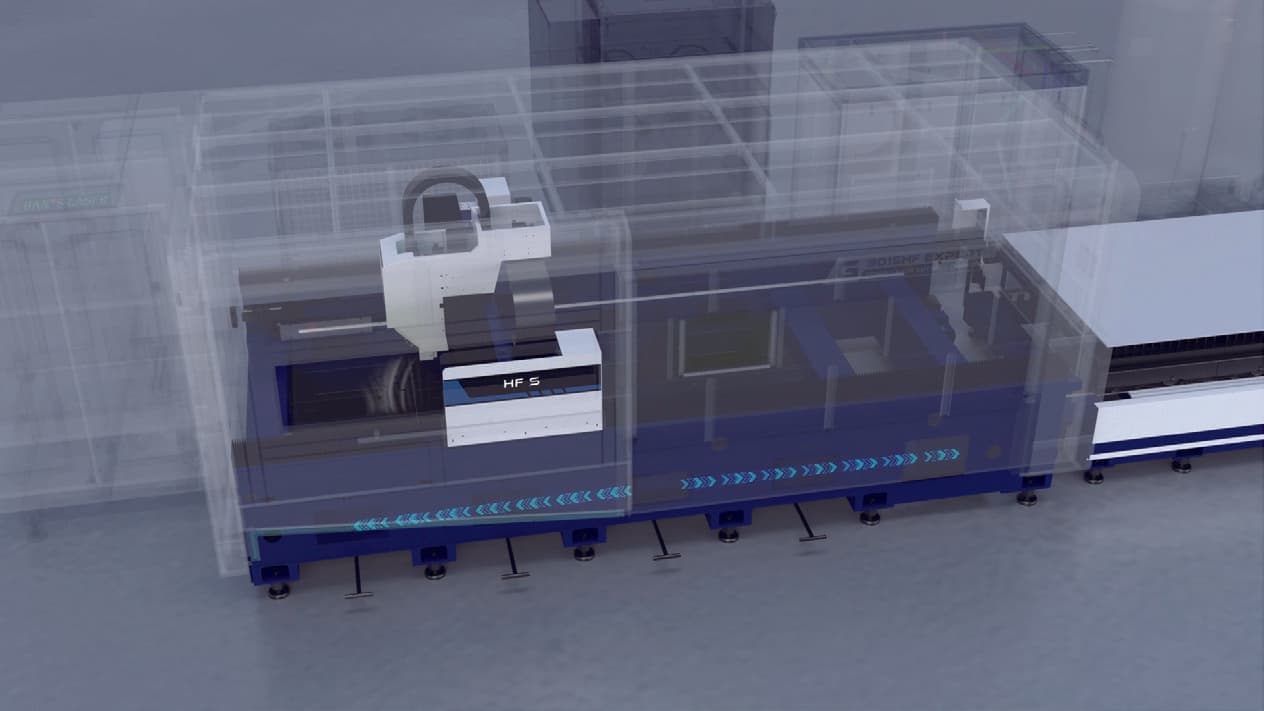

Ultra Yüksek Güce Uygun Gövde

İçi boş gövde yapısı (G3015HF S) 60 kW'a kadar lazerlerde ısı deformasyonu riskini ortadan kaldırır; daha yüksek güç daha yüksek verimlilik anlamına gelir, uzun vadede kararlı ve verimli çalışma sağlanır.

Çalışma Ortamı Dostu

Bölgesel toz emiş sistemi, her egzoz çıkışının hava hacmini bölüme göre akıllıca dağıtarak işleme alanındaki emiş ve toz giderme kapasitesini artırır; kesim kafası kirlenme riskini azaltıp çalışma alanını temiz tutar.

Mix-M Gaz Karışım Kabini (Opsiyonel)

Han's Laser'e ait patentli gaz karışımı; 20 kW ve üzeri lazerle 10–40 mm karbon çeliğinin hızlı kesiminde geleneksel orta-kalın sac kesimindeki kesit ve köşe cürufu sorununu çözer, üst-alt konikliği ve yüzey pürüzlülüğünü iyileştirerek verimlilik ve doğruluğu belirgin şekilde artırır. Sıkıştırılmış havaya göre daha hızlı, daha kalın ve daha kaliteli kesim sağlar.

%67'ye Varan Gaz Tasarrufu

Düşük N₂ basınçlı kesim; aynı parti için daha hızlı kesim hızı ve daha kısa kesim süresiyle 8–30 mm kalınlık aralığında %20–67 arasında gaz tasarrufu sağlar.

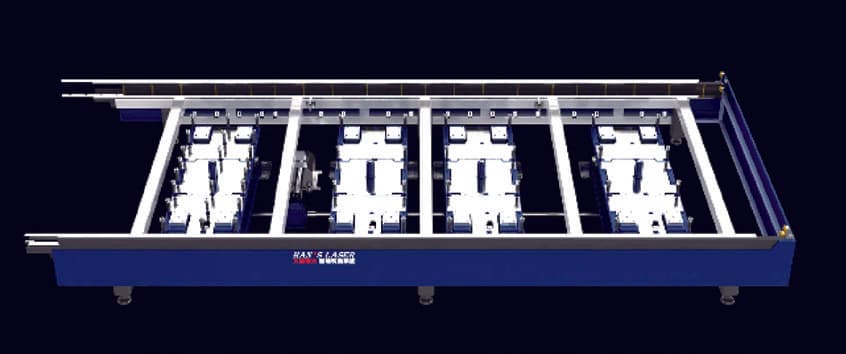

Çizilme Önleyici (Opsiyonel)

Sac kaldırma ve ayar aparatı sacın alt yüzeyini çizmez, plakanın yüklenip ayarlanmasını kolaylaştırır; özellikle paslanmaz çelik ve alüminyumda iyi kesim kalitesi sağlar.

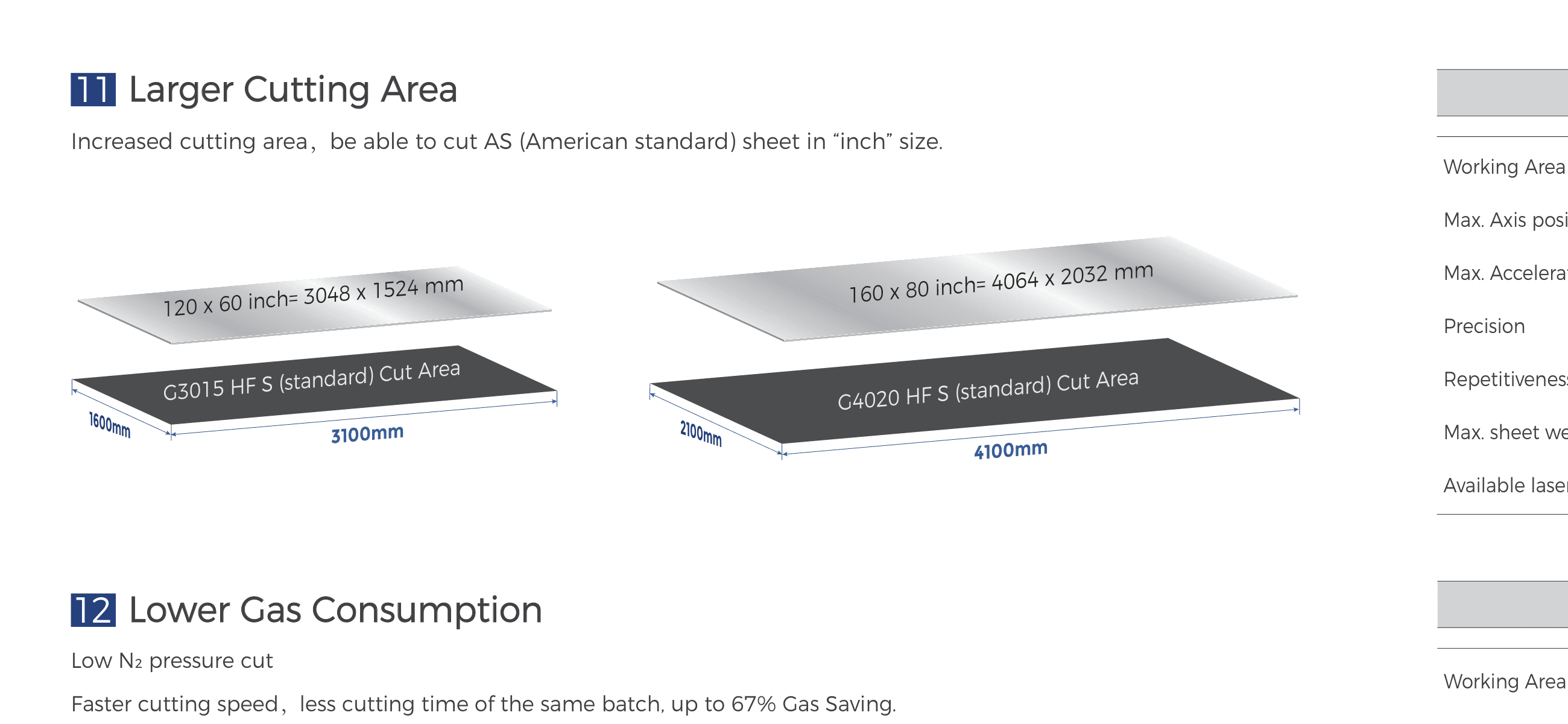

Daha Geniş Kesim Alanı

Artırılmış çalışma alanı, inç ölçülü (AS – Amerikan standardı) sacların kesimine imkân verir: G3015HF S 120×60 inç (3048×1524 mm), G4020HF S 160×80 inç (4064×2032 mm) sacı tek parça kesebilir.

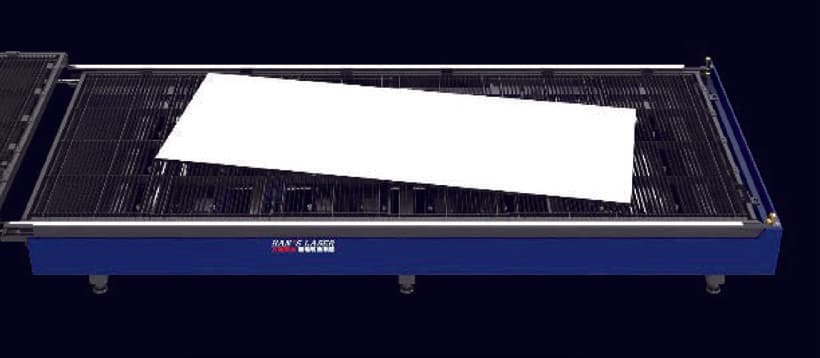

Otomasyon Çözümleri

Güçlü teknik destek ve geniş proje tecrübesiyle, müşteri ihtiyacına göre otomatik yükleme/boşaltma, depo ve robotik entegrasyonlu çeşitli otomasyon çözümleri sunulur.

Teknik Veriler

Teknik Özellikler

HF S Serisi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Teknik Özellikler

Özellik	G3015	G4020	G6020	G6025	G8025	G12025
Çalışma Alanı (mm)	3100 × 1600	4100 × 2100	6200 × 2100	6200 × 2600	8200 × 2600	12100 × 2600
Maks. Eksen Hızı (X/Y)	140 m/dk	140 m/dk	140 m/dk	140 m/dk	140 m/dk	140 m/dk
Maks. İvmelenme	1.7g	1.7g	1.7g	1.7g	1.7g	1.7g
Konumlama Hassasiyeti	0.05 mm	0.05 mm	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Tekrarlanabilirlik	0.03 mm	0.03 mm	0.03 mm	0.03 mm	0.03 mm	0.03 mm
Maks. Sac Ağırlığı (tabla)	2150 kg	3840 kg	5760 kg	7200 kg	9600 kg	14400 kg
Lazer Gücü Seçenekleri	6 / 12 / 20 / 30 / 40 / 50 / 60 kW

Mix-M Performans Verileri (Yumuşak Çelik)

Lazer Gücü	Sıkıştırılmış Hava	Mix-M ile Kesim
12 kW	8 mm	12 mm
15 kW	10 mm	16 mm
20 kW	16 mm	20 mm
30 kW	20 mm	30 mm
40 kW	25 mm	35 mm

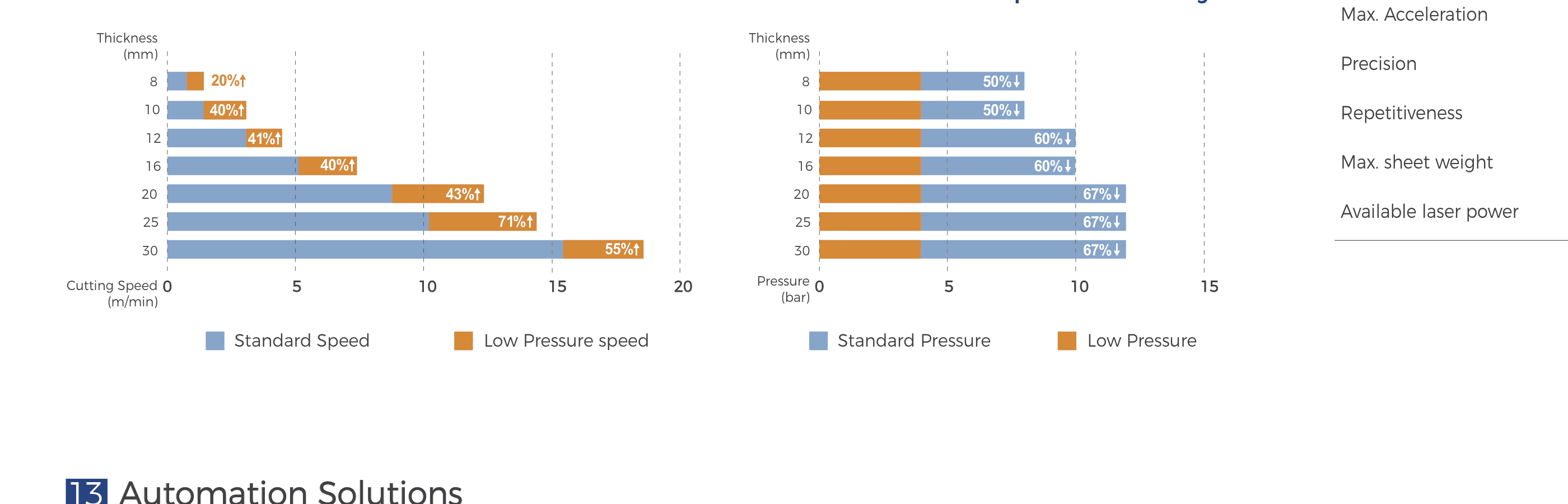

Düşük Basınçlı Kesimde Gaz Tasarrufu (Karbon Çeliği)

Kalınlık	Standart Basınca Göre Tasarruf
8 mm	%20 hız artışı / %50 gaz tasarrufu
10 mm	%40 hız artışı / %50 gaz tasarrufu
12 mm	%41 hız artışı / %60 gaz tasarrufu
16 mm	%40 hız artışı / %60 gaz tasarrufu
20 mm	%43 hız artışı / %67 gaz tasarrufu
25 mm	%71 hız artışı / %67 gaz tasarrufu
30 mm	%55 hız artışı / %67 gaz tasarrufu

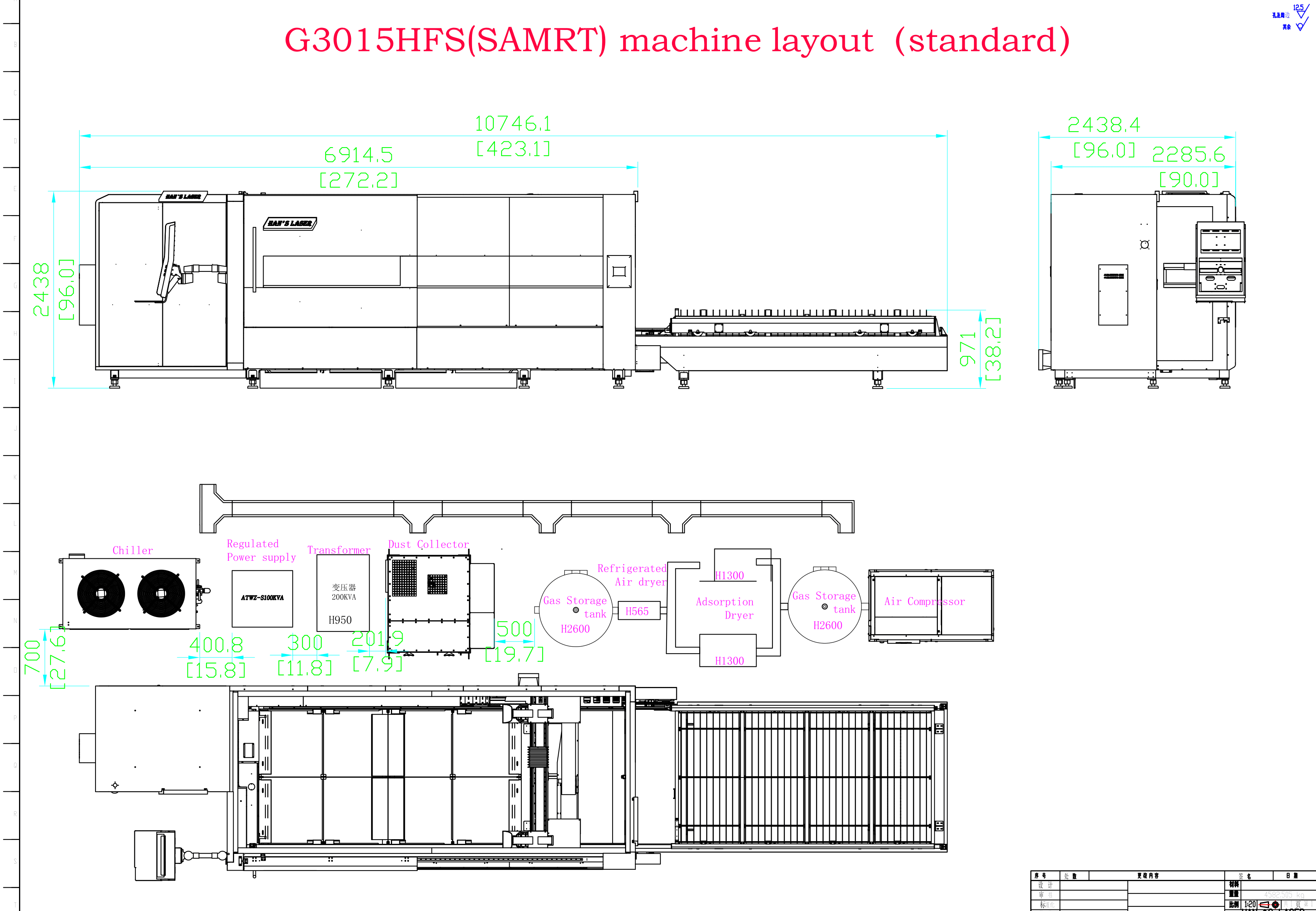

Yerleşim Ölçüleri — G3015HF S (Standart)

Ölçü	Değer
Toplam Uzunluk (tabla dışarıda)	10746,1 mm [423,1 inç]
Makine Gövde Uzunluğu	6914,5 mm [272,2 inç]
Makine Genişliği	2438 mm [96,0 inç]
Değişim Tablası Genişliği	971 mm [38,2 inç]
Toplam Yükseklik (baca dahil)	2438,4 mm [96,0 inç]
Gövde Yüksekliği	2285,6 mm [90,0 inç]

Yardımcı Ekipmanlar ve Yerleşim Mesafeleri

Ekipman	Model / Yükseklik	Mesafe
Chiller (Su Soğutucu)	—	700 mm [27,6 inç]
Regüle Güç Kaynağı	ATWZ-S100KVA	400,8 mm [15,8 inç]
Transformatör	200 kVA · H950	300 mm [11,8 inç]
Toz Toplama Ünitesi	—	201,9 mm [7,9 inç]
Gaz Depolama Tankı (1)	H2600	500 mm [19,7 inç]
Soğutmalı Hava Kurutucu	H565	—
Adsorbsiyonlu Kurutucu	H1300	—
Gaz Depolama Tankı (2)	H2600	—
Hava Kompresörü	—	—
