Han's Laser · CNC Abkant Pres

HBS2641

Servo pompalı elektro-hidrolik büküm teknolojisi

HBS2641; 260 ton büküm kuvveti ve 4100 mm büküm boyu ile servo pompa tahrikli elektro-hidrolik CNC abkant prestir. Gövde, ayrık çelik plaka kaynaklı yapıdadır; kaynak ve işleme gerilimlerini gidermek için tavlama ve titreşimle yaşlandırma uygulanır, şase İspanyol beş yüzlü işleme merkezinde tek seferde işlenir. Gövde ve koç gibi kritik parçalar ANSYS sonlu elemanlar analiziyle doğrulanır. IFT-15T CNC, Rexroth hidrolik ve ±0.01 mm tekrarlama hassasiyetiyle konvansiyonel makinelere göre %40'a varan enerji tasarrufu sağlar.

Bu Ürün İçin Teklif Al Teknik Özellikler

2600 kN (260 t)
Büküm Kuvveti: 4100 mm
Büküm Boyu: ±0.01 mm
Tekrarlanabilirlik: %40'a kadar
Enerji Tasarrufu

Öne Çıkan Özellikler

HBS2641 Neler Sunuyor?

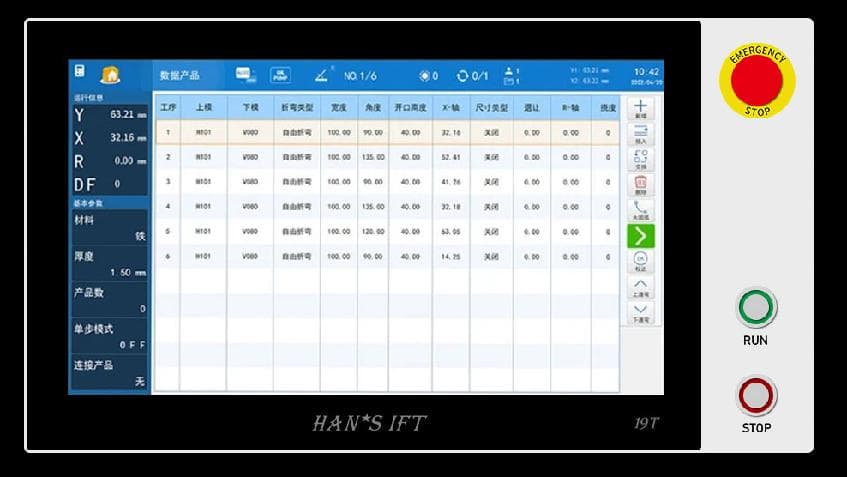

IFT-15T CNC Kontrol

Linux tabanlı, tam renkli LCD ekran ve fare destekli kullanıcı dostu arayüz; hızlı açılış ve anlık kapanma. Standart 4+1 eksen (Y1, Y2, X, R, V), 6+1 / 8+1 eksene genişletilebilir. Dört çekirdekli 1 GHz işlemci, 256 MB RAM, 4 GB depolama; USB, RS232 ve Ethernet portları.

Akıllı Büküm Programlama

15T sayfa çevirmeli programlama tüm büküm bilgisini tek ekranda gösterir. Basit 2D grafik programlama; büküm prosesi, açılma yüksekliği, açınım boyu ile X/R eksen konumlarını otomatik hesaplar. Açı düzeltme veritabanı, kalıp güvenlik bölgesi ve otomatik büyük yay hesabı.

Servo Pompa Tahriki

Ana motorlarda servo motorlar yağ pompalarını doğrudan sürer; konvansiyonel elektro-hidrolik makinelere göre yaklaşık %40 enerji tasarrufu ve belirgin şekilde düşük gürültü.

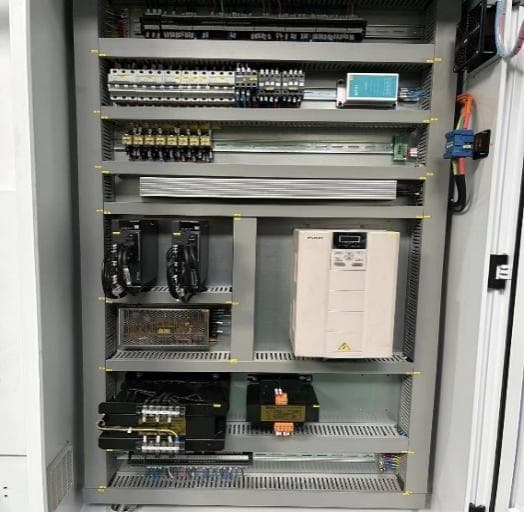

Schneider Elektrik Sistemi

Tüm elektrik komponentleri Schneider veya ithal, uluslararası standartlara uygun; parazite dayanıklı, uzun ömürlü. Soğutuculu elektrik panosu ve acil durdurmalı çıkarılabilir ayak pedalı.

Rexroth Hidrolik Sistem

İthal Rexroth kontrol bloğu; Y1/Y2 bağımsız programlanabilir — eksantrik yükler altında dahi hassas çalışma. PARKER (ABD) hidrolik bağlantılar, SKF/PARKER ısıya dayanıklı keçeler, emniyet tahliye valfi; nominal yükte kesintisiz, sızıntısız çalışma.

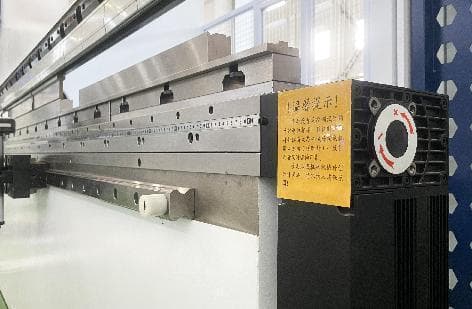

Mekanik Bombeleme (V Ekseni)

Tüm seride standart çift yönlü mekanik bombeleme; kapalı çevrim kontrol, telafi miktarı CNC tarafından hesaplanır. Geniş çift yönlü tabla açı telafisi aralığı ile tüm büküm boyunca açı ve doğrusallık güvencesi; birinci sınıf çelik hadde malzeme ile yüksek aşınma direnci.

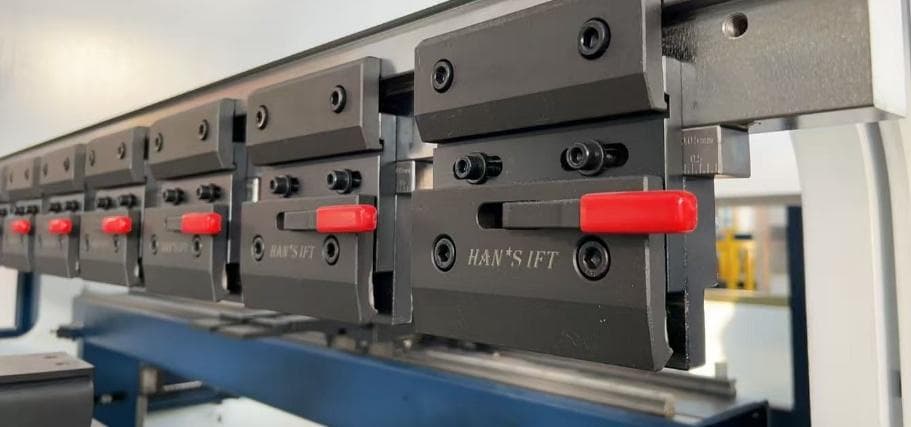

Hızlı Kelepçe ve Segmentli Kalıp

Üniversal bağlantılı, istenen boya tamamlanabilen segmentli üst kalıp; Avrupa standardı emniyet kanallı yapı ve modüler alt kalıp. Hızlı açılır kelepçe ile kolay kalıp değişimi; alttan çıkarmalı tek/çift taraflı hızlı kelepçe opsiyonel.

Ön Destek Kolları

Destek konumu parça boyuna göre hızlı ve hassas ayarlanır; yatay ve dikey yönde ayarlanabilir yapı ile yardımcı büküm operasyonu daha konforlu ve verimli.

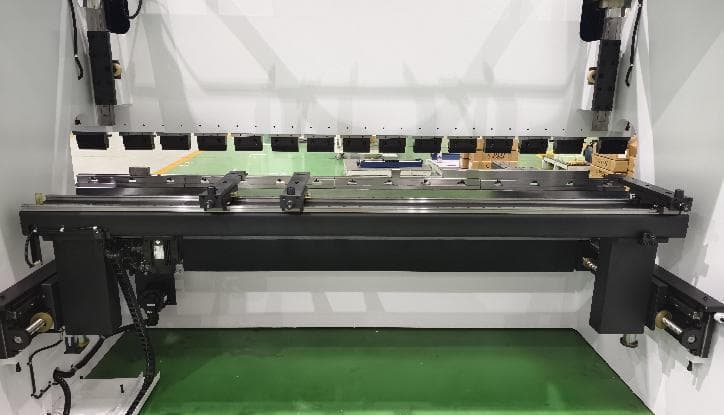

Hassas Arka Dayama

Dayama tabanı ve ana parçalar hassas işlenip komple ayarlanır; kalınlaştırılmış taban plakası ekstra rijitlik sağlar. X ekseni 500 mm strok / 300 mm/s, R ekseni 200 mm strok / 80 mm/s, ±0.01 mm tekrarlama. İnce ayarlı, geniş uçlu ve sertleştirilmiş yeni nesil dayama parmakları (4 adet); çoklu dayama ekseni opsiyonel.

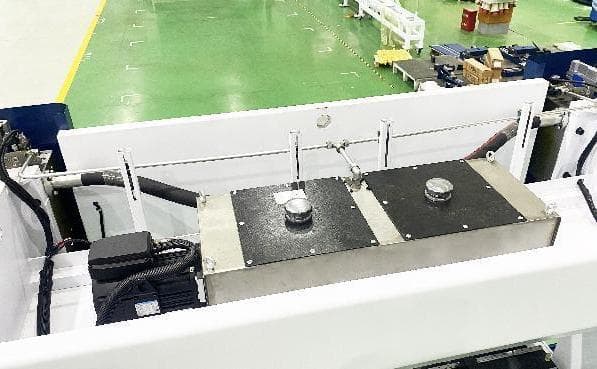

Entegre Paslanmaz Yağ Tankı

Motor ve tanka entegre tasarım; kısa yüksek basınç hatları ile basınç kaybı ve sızıntı riski en aza iner. Pompa yağ seviyesinin altında çalışır — düşük gürültü. Yağa dayanıklı paslanmaz tank korozyona karşı korumalı; valf yapışma riskini azaltır, bakımı kolaylaştırır.

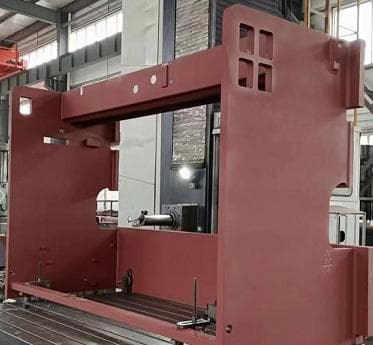

ANSYS Analizli Rijit Gövde

Gövde ve koç birinci sınıf çelikten; ithal büyük CNC borverk-freze tezgâhlarında işlenir. Zıvana geçmeli kaynak yapısı, kaynak sonrası tavlama/titreşimle gerilim giderme ve tek bağlamada entegre işleme ile yüksek rijitlik, mukavemet ve şekil kararlılığı. Üstten büküm tasarımlı koç kararlı ve sessizdir.

Robot ve Otomasyon Hazır

Zengin arayüz seti endüstriyel robotlarla otomatik çalışmaya imkân verir; çift makine bağlantısı (tandem), çoklu takip desteği ve otomatik üretim hatlarına entegrasyon desteklenir.

Teknik Veriler

Teknik Özellikler

HBS2641 için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Teknik Özellikler

Özellik	Değer
Nominal Kuvvet	2600 kN (260 ton)
Büküm Boyu	4100 mm
Koç Stroku	250 mm
Açık Yükseklik	590 mm
Kolonlar Arası Mesafe	3200 mm
Boğaz Derinliği	410 mm
Ana Motor Gücü	16.7 kW (servo)
Yağ Tankı Kapasitesi	180 L
CNC Sistemi	IFT-15T
Kontrollü Eksenler	Y1, Y2, X, R, V (4+1)
V Ekseni Tipi	Mekanik bombeleme
Dayama Parmağı Sayısı	4
Koç Hızları (iniş/çalışma/dönüş)	140 / 12 / 140 mm/s
Koç Tekrarlama Hassasiyeti	±0.01 mm
Arka Dayama X Ekseni	500 mm strok · 300 mm/s · ±0.01 mm
Arka Dayama R Ekseni	200 mm strok · 80 mm/s
Makine Boyutları (U×G×Y)	4600 × 1900 × 2950 mm

Standart Konfigürasyon

Bileşen	Marka
Kontrol Sistemi	IFT-15T
Servo ve Sürücü	INOVANCE / ESTUN
Hidrolik Sistem	Han's özel üretim (Rexroth kontrol)
Yağ Pompası	SUNNY
Vidalı Mil	PMI
Sızdırmazlık	SKF / PARKER / NOK
Manyetik Cetvel	OPKON (Türkiye) / GIVI (İtalya)
Elektrik Komponentleri	Schneider / Han's özel üretim

Opsiyonel Donanımlar

Opsiyon	Açıklama

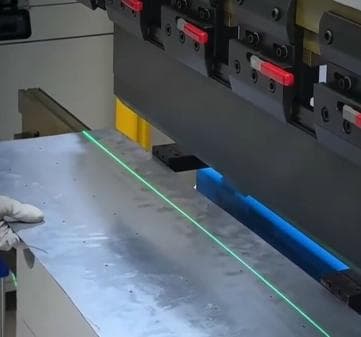

Lazer Güvenlik Koruması	Koç altını gerçek zamanlı izleyen lazer koruma; el ve parmak güvenliği için anında durdurma
HBend 3D Programlama Yazılımı	DXF/DWG/STEP/STP dosyalarından otomatik büküm programı; akıllı kalıp eşleştirme, büküm sırası, gerçek zamanlı çarpışma tespiti, geri esneme telafisi, bulut proses kütüphanesi ve çoklu makine yönetimi
Açı Ölçüm Sistemi	Yüksek çözünürlüklü açı sensörleriyle her bükümde anlık ölçüm; CNC'ye kapalı çevrim geri besleme ile tek seferde doğru büküm, deneme bükümü ve fire ortadan kalkar

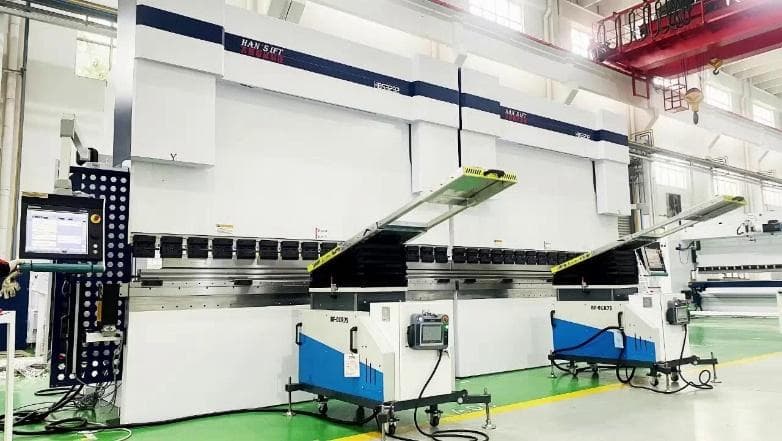

Sac Takip / Destek Sistemi	Büyük ve ağır parçalarda bükümü takip eden destek üniteleri; operatör yükünü azaltır
Alttan Çıkarmalı Hızlı Kelepçe	Tek taraflı veya çift taraflı seçenekli hızlı kalıp değişim kelepçesi
Özel Kalıplar	Teknik resim paylaşımıyla parçaya özel kalıp üretimi
